The 2 друге покоління Тойота Авалон випускався в 2000, 2001, 2002, 2003 і 2004 роках з позначенням кузова x20. За цей час модель була оновлена. У нашій статті ви знайдете опис запобіжників і реле Тойота Авалон 2 зі схемами блоків запобіжників, їх розташуванням і фото прикладами виконання. Зверніть увагу на запобіжник, який відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятися від показаних і залежить від року випуску та рівня електрообладнання вашого автомобіля.
Зміст статті
Пасажирський салон
У пасажирському салоні блок запобіжників розташований у нижній частині приладової панелі за захисною кришкою з боку водія.

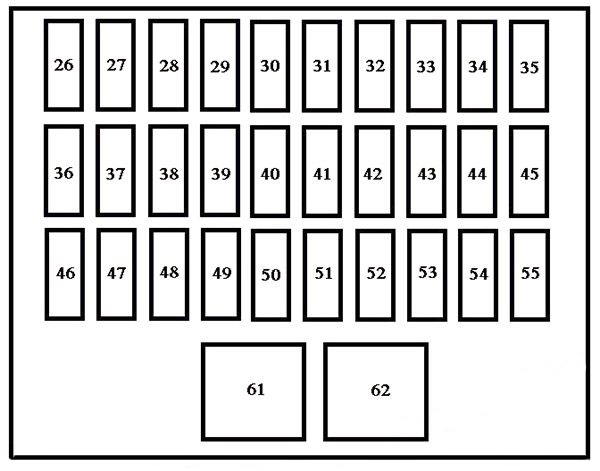

Схема
Моторний відсік
Під капотом зліва розташований основний блок із запобіжниками та реле, закритий захисною кришкою.
Звірте позначення елементів з вашою схемою на зворотному боці захисної кришки.
Схема
Локалізація
| 1 | 10A Без ланцюга (з DRL) |
| 15A Права фара, сигнальна лампа дальнього світла (без ДХО) | |
| 2 | 10A Без ланцюга (з DRL) |
| 15A Ліва фара, передні протитуманні фари (без ДХО) | |
| 3 | 15А Права фара (ближнє світло) (з ДХО) |
| 4 | 15А Фара ліва (ближнє світло) (з ДХО) |
| 5 | 5A Система протиковзання автомобіля (ABS) |
| 6 | 7,5A Система денних ходових вогнів |
| 7 | 30A Запасний запобіжник |
| 8 | 15A Запасний запобіжник |
| 9 | 25A Запасний запобіжник |
| 10 | Запасний запобіжник 10А |
| 11 | 5A Система зарядки |
| 12 | Запобіжники 30A «DOME», «ECU-B» і «RADIO». |
| 13 | 10A Система захисту від крадіжки |
| 14 | 15А Покажчики поворотів |
| 15 | 25A Датчик повітря/палива |
| 16 | Електрична система замка дверей 15A |
| 17 | 10A Звуковий сигнал, система захисту від крадіжки |
| 18 | 10A AM2 – система подушок безпеки SRS, багатоточкова система вприскування палива/система послідовного багатоточкового вприскування палива, система стартера, система зарядки, датчик повітря/палива, паливний насос |
| 19 | 7,5A EFI NO.2 – Багатоточкова система впорскування палива/ послідовна багатоточкова система вприскування палива, витратомір повітря, датчик кисню, система контролю викидів випаровування, система керування позиціонером дросельної заслінки, система керування двигуном |
| 20 | 25A ABS NO.3 – Антиблокувальна система гальм |
| 21 | 25A ABS NO.2 – Система контролю заносу автомобіля |
| 22 | 15A EFI NO.1 – Багатоточкова система впорскування палива/послідовна багатоточкова система вприскування палива, паливний насос |
| 23 | 15A IG2 – Багатоточкова система вприскування палива/ послідовна багатоточкова система вприскування палива |
| 56 | 40A AM1 – Багатоточкова система вприскування палива / послідовна багатоточкова система вприскування палива |
| 57 | 50A HTR – Система кондиціонування повітря |
| 58 | 30A CDS – Електричні вентилятори охолодження |
| 59 | 30A RDI – Електричні вентилятори охолодження |
| 60 | 40A MAIN – Система стартера |
| 63 | 60A ABS – антиблокувальна система гальм, запобіжник “ABS NO.4”. |
| 64 | 120A ALT – запобіжники “HTR”, “A/C”, “ABS NO.2″, “ABS NO.3”, “RDI”, “CDS”, “AM1”, “ABS” і “ABS NO.4” |
У деяких моделях окремо можна встановити ще один додатковий блок із запобіжниками та реле, що відповідає за дальнє світло та інше.
Є що додати – пишіть в коментарях.
