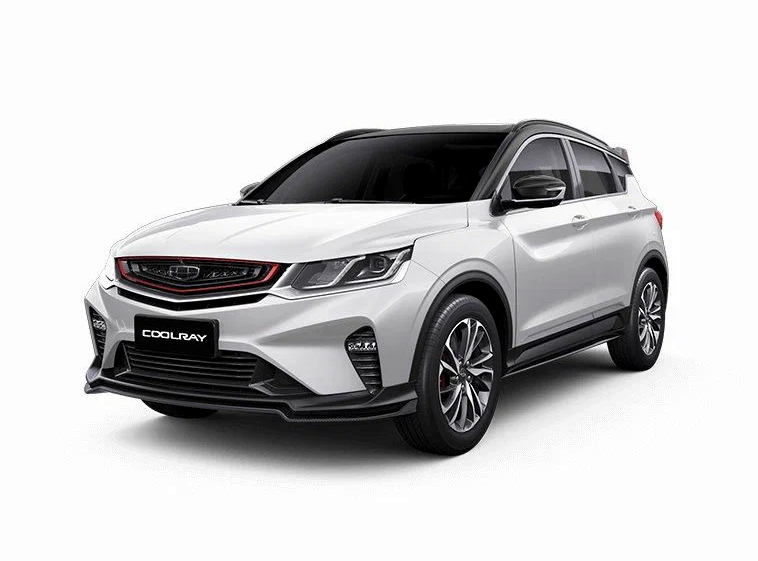

Geely Coolray випускалася у 2018, 2019, 2020, 2021, 2022, 2023, 2024 роках з позначенням SX11 як перше покоління моделі. За цей час модель зазнала рестайлінгу. Також відома як Geely Binyue and Proton X50. У нашому матеріалі ми представимо опис запобіжників та реле Geely Coolrey зі схемами блоків запобіжників, їх фотографіями та деталями розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле у вашому Geely Coolray може відрізнятися від представлених та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Зміст статті
Пасажирський салон

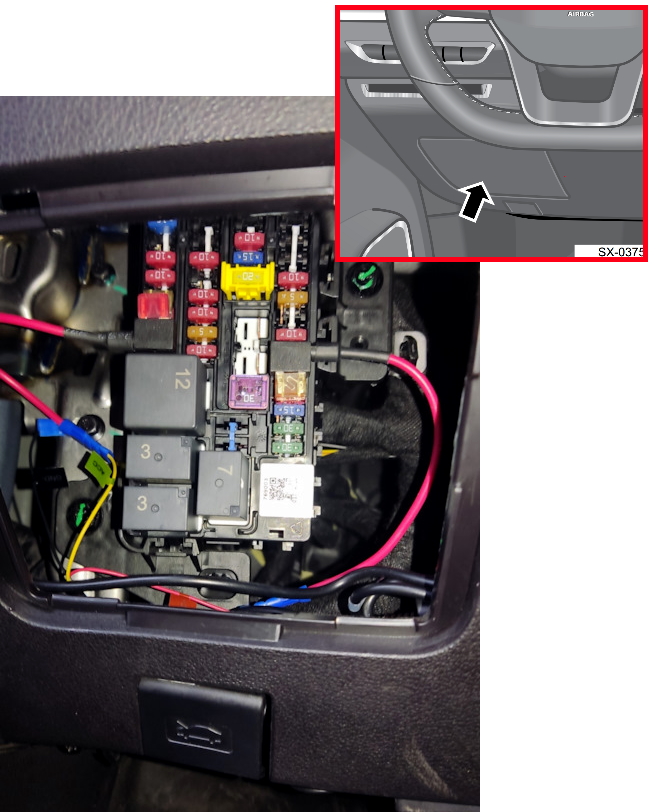

У салоні автомобіля блок запобіжників і реле розташований внизу панелі приладів, з боку водія, за захисною кришкою.

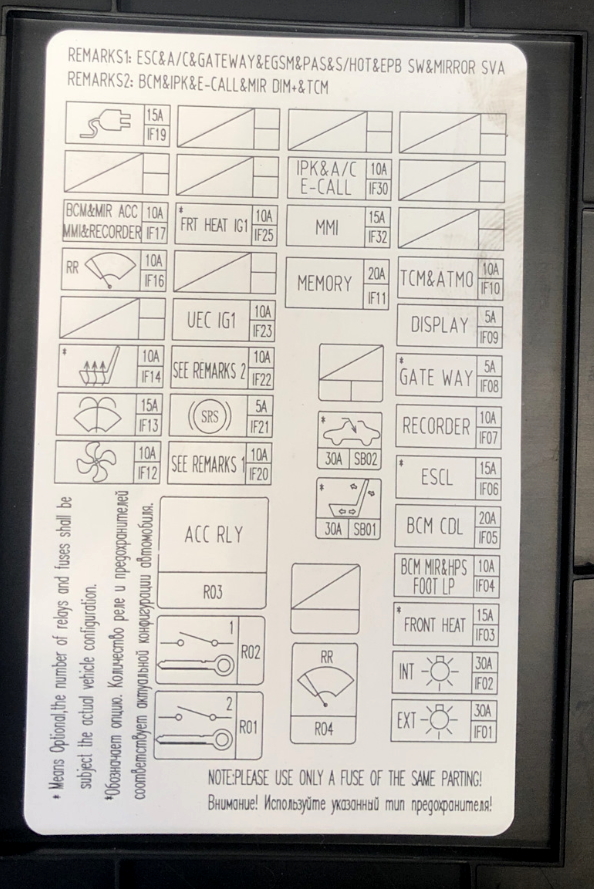

Звірте призначення елементів зі схемою на звороті обкладинки.

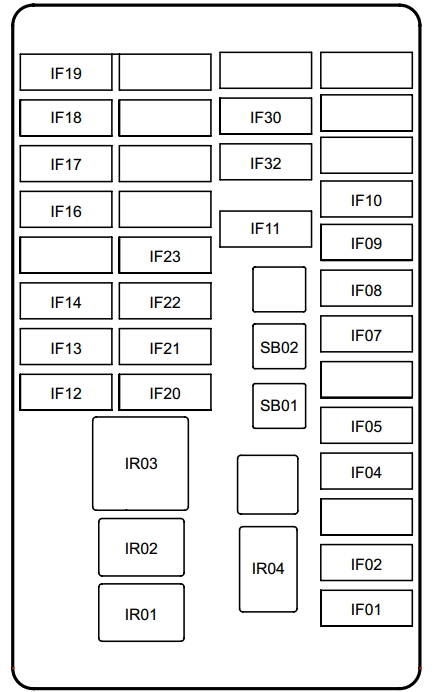

Diagram
Assignment
| Позначення | Розшифровка українською мовою |
|---|---|
| IF01 | 30A Модуль BCM/Зовнішні ліхтарі |
| IF02 | 30A Внутрішня камера/BCM |
| IF04 | 10A Дзеркала заднього виду (BCM) / Освітлення ніші для ніг / HPS / Котушки захисту від крадіжки |
| IF05 | 20A Центральний замок / BCM |
| IF07 | 10A FCS/EDR |
| IF08 | 5A Шлюз |
| IF09 | 5A Екран/IN |
| IF10 | 10A Загальні освітлювальні лампи / TCM |
| IF11 | 20A Незалежна пам’ять |
| IF12 | 10A Реле вентилятора |
| IF13 | 15A Мотор склоомивача |
| IF14 | 10A Підігрів сидіння |
| IF16 | 10A Задній двірник |
| IF17 | 10A BCM/MMI/ДЗЕРКАЛО/USB/EDR ACC + запобіжник |
| IF18 | 20A Блок переднього обігрівача |
| IF19 | 15A Розетка живлення |
| IF20 | 10A 360/перемикач середнього проходу/перемикач EPB |
| IF21 | 5A Подушки безпеки |
| IF22 | 10A BCM/IP/E-CALL/ Антиблікове дзеркало заднього виду/Запобіжник TCM |
| IF23 | 10A UEC IG1 |
| IF30 | 10A Модуль E-Call |
| IF32 | 15A Модуль MMI |
| SB01 | 30A Привід регулювання сидіння |
| SB02 | 30A Люк на даху |
| IR01 | Реле запалювання |
| IR02 | Реле запалювання |
| IR03 | Допоміжне реле |
| IR04 | Реле двірника |
Запобіжник №19 на 15А відповідає за роботу прикурювача.
Моторний відсік

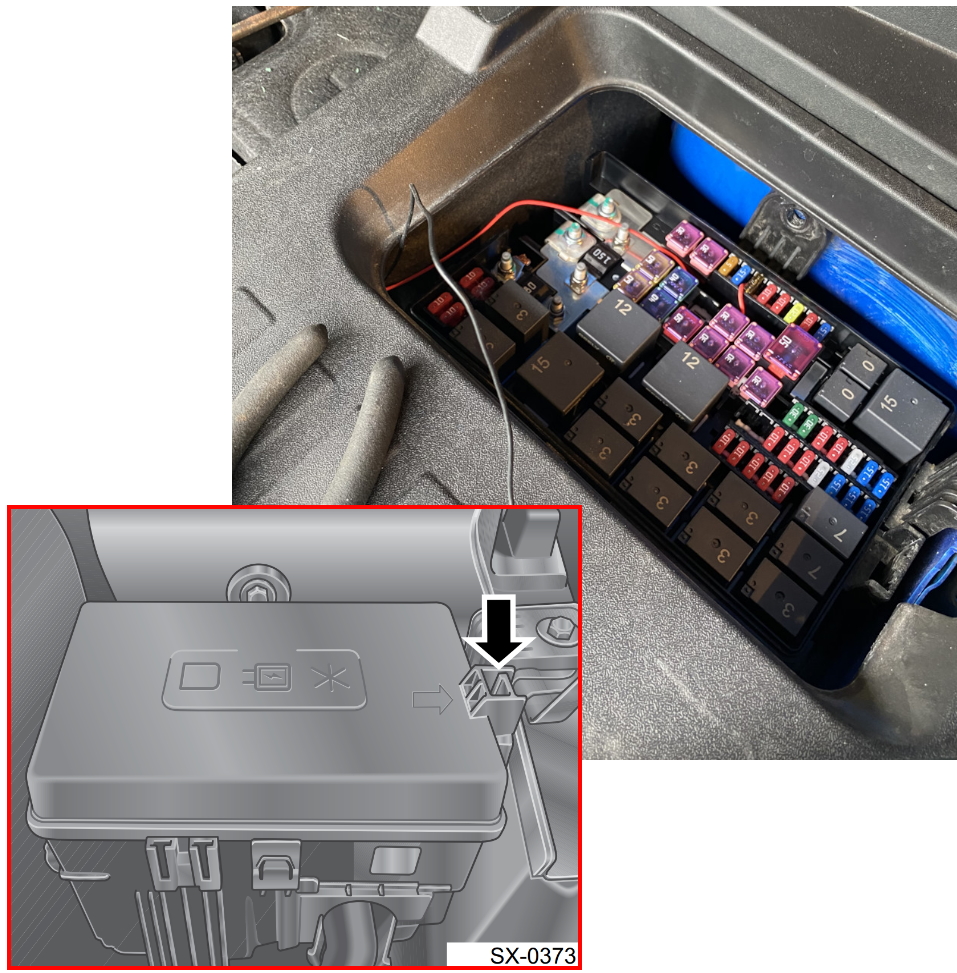

Під капотом з лівого боку, поруч зі стійкою кузова, під пластиковим захистом знаходиться ще один блок із запобіжниками та реле.

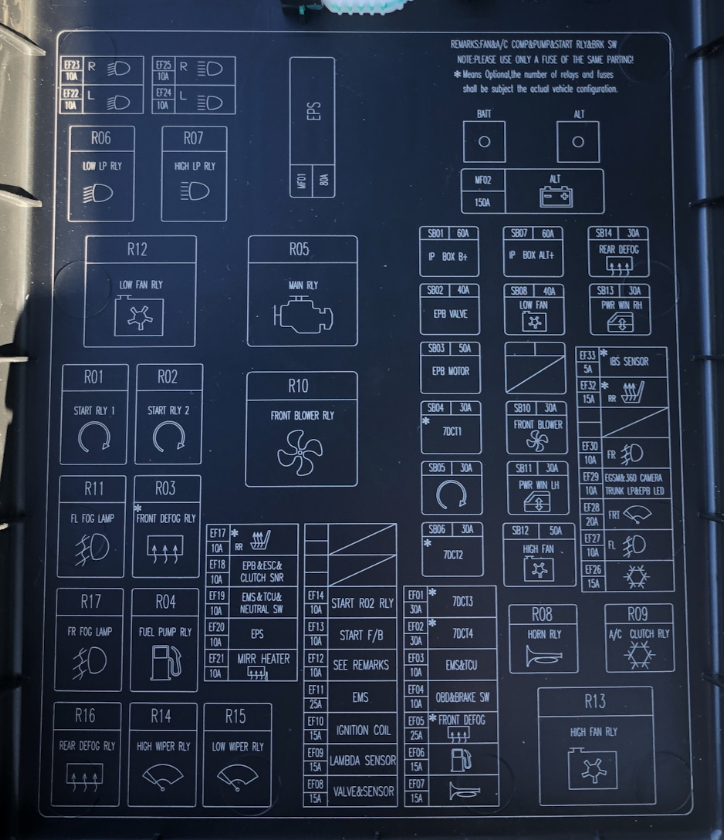

Приклад схеми з кришки блоку

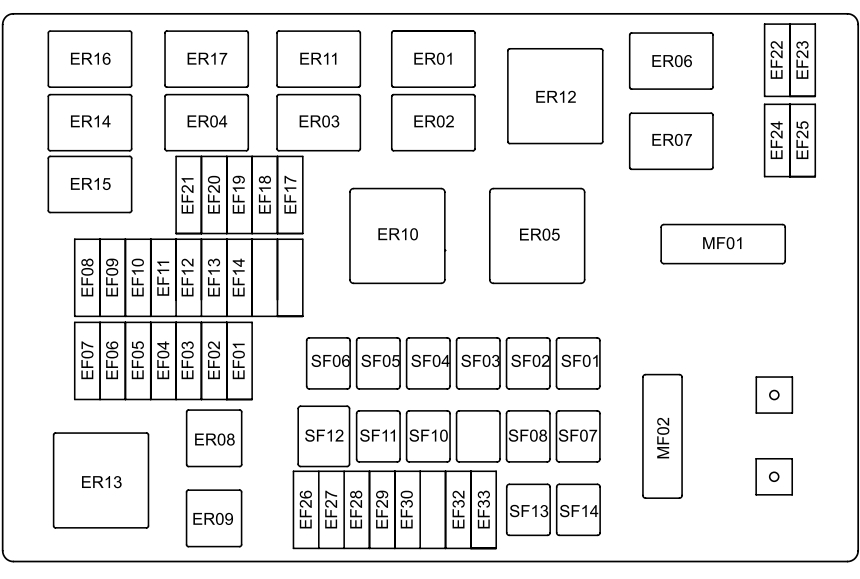

Diagram
Designation
| Позначення | Розшифровка українською мовою |
|---|---|
| Запобіжники | |
| MF01 | 80A Електропідсилювач керма |
| MF02 | 150A Генератор |
| SB01 | 60A Запобіжник коробки IP BOX B+ |
| SB02 | 40A Система EPB (електронне ручне гальмо) |
| SB03 | 50A Мотор EPB |
| SB04 | 30A 7DCT1 (коробка передач) |
| SB05 | 30A Стартер |
| SB06 | 30A 7DCT2 (коробка передач) |
| SB07 | 60A ALT+ запобіжник коробки IP BOX |
| SB08 | 40A Вентилятор низької швидкості |
| SB10 | 30A Внутрішній вентилятор |
| SB11 | 30A Лівий склопідйомник |
| SB12 | 50A Вентилятор високої швидкості |
| SB13 | 30A Правий склопідйомник |
| SB14 | 30A Обігрів заднього скла |
| EF01 | 30A 7DCT3 (коробка передач) |
| EF02 | 30A 7DCT4 (коробка передач) |
| EF03 | 10A Блок керування TCU/EMS |
| EF04 | 10A Світло стоп-сигналу/Вимикач OBD |
| EF05 | 25A Обігрів лобового скла |
| EF06 | 15A Запобіжник паливного насоса |
| EF07 | 15A Сигнал/клаксон |
| EF08 | 15A Соленоїдний клапан |
| EF09 | 15A Датчик кисню |
| EF10 | 15A Котушки запалювання |
| EF11 | 25A Блок керування EMS |
| EF12 | 10A Реле (вентилятор, насос масла, компресор, стартер, вакуумний насос)/SOV |
| EF13 | 10A Стартер зворотного зв’язку |
| EF14 | 10A Реле стартера R2 |
| EF17 | 10A Нагрів задніх/передніх сидінь |
| EF18 | 10A EPB/ESC/датчик педалі зчеплення |
| EF19 | 10A EMS/TCU/нейтральний датчик позиції |
| EF20 | 10A Блок керування EPS |
| EF21 | 10A Обігрів дзеркал заднього виду |
| EF22 | 10A Ліва фара ближнього світла |
| EF23 | 10A Права фара ближнього світла |
| EF24 | 10A Ліва фара дальнього світла |
| EF25 | 10A Права фара дальнього світла |
| EF26 | 15A Компресор кондиціонера |
| EF27 | 10A Ліва протитуманна фара |
| EF28 | 20A Передній двірник |
| EF29 | 10A EGSM/панорама 360/світлодіод EPB+ запобіжник |
| EF30 | 10A Права протитуманна фара |
| EF32 | 15A Нагрів заднього сидіння |
| EF33 | 5A IBS |
| Реле | |
| ER1 | Реле старту 1 |
| ER2 | Реле старту 2 |
| ER3 | Передній дефростер |
| ER4 | Реле паливного насоса |
| ER5 | Головне реле |
| ER6 | Ближнє світло фар |
| ER7 | Дальнє світло фар |
| ER8 | Сигнал/клаксон |
| ER9 | Компресор кондиціонера |
| ER10 | Передній вентилятор |
| ER11 | Протитуманні фари |
| ER12 | Низька швидкість вентилятора охолодження |
| ER13 | Висока швидкість вентилятора охолодження |
| ER14 | Мотор двірника високої швидкості |
| ER15 | Низька швидкість мотора двірників |
| ER16 | Обігрів заднього скла |
