Запобіжник і реле Geely gc6 sc6 (2014 – 2017)

Geely GC6 1-го покоління випускався у 2014, 2015, 2016, 2017, 2018 роках і є глибоким рестайлінгом моделі Geely MK. Також відомий під назвою Geely Englon SC6. У цьому матеріалі ми представимо опис запобіжників та реле Geely SC6 зі схемами блоків запобіжників, їх розташуванням та фото-прикладами виконання. Зверніть увагу на запобіжник, що відповідає за прикурювач.

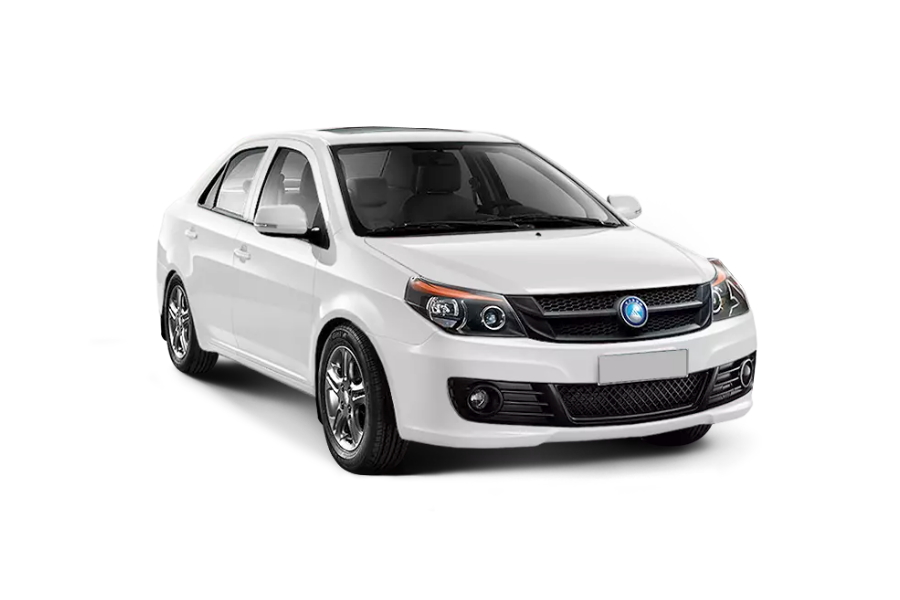

Джилі GC6

Призначення запобіжників та реле, а також їх кількість можуть відрізнятися від представлених та залежать від року випуску та рівня електрообладнання вашого автомобіля.

Пасажирський салон

Блок запобіжників і реле

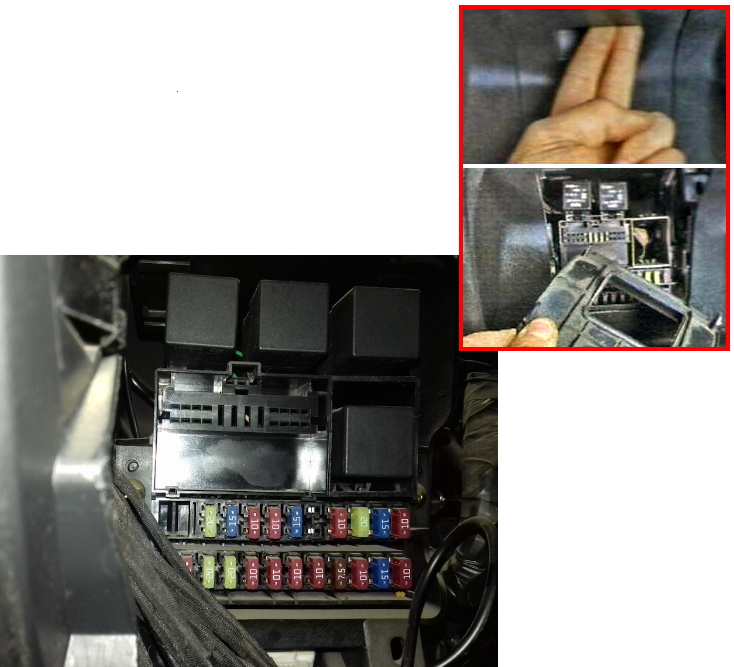

У салоні автомобіля блок запобіжників розташований внизу приладової панелі з боку водія. Щоб отримати до нього доступ, необхідно зняти захисну кришку.

місцезнаходження

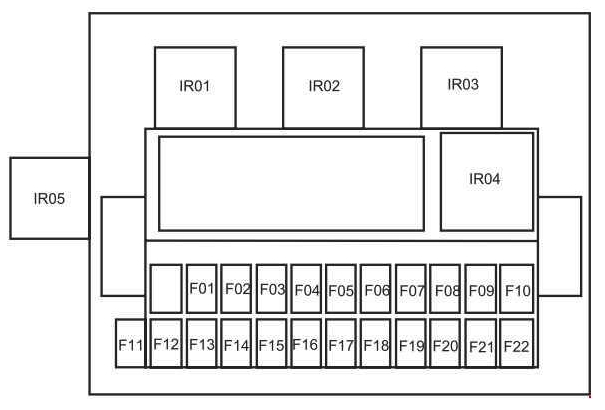

Діаграма

діаграма

Завдання

Позначення Розшифровка українською мовою
F01 20A Електричний люк на даху
F02 15A Аудіосистема
F03 10A Паркувальні вогні
F04 10A Стоп-сигнал
F05 15A Сигналізація
F06 10A ЕБУ генератора
F07 10A Центральний контролер
F08 15A Обігрівач заднього скла
F09 20A Центральний замок
F10 10A Освітлення салону
F11 15A Живлення BMCS/TPMS
F12 10A Дзеркало заднього огляду
F13 15A Прикурювач
F14 15A Електрична розетка
F15 10A ЕБУ SRS (система подушок безпеки)
F16 10A Центральний контролер
F17 10A Лампа заднього ходу
F18 10A ЕБУ ABS
F19 7,5A Задній паркувальний датчик
F20 10A Генератор
F21 15A Система омивача та двірників лобового скла
F22 10A Щиток приладів
IR01 Реле бокового освітлення
IR02 Реле вентилятора обігрівача
IR03 Реле протитуманних фар
IR04 Реле динаміків
IR05 Реле багажника

За роботу прикурювача відповідає запобіжник номер 13 на 15А.

Моторний відсік

Блок запобіжників і реле

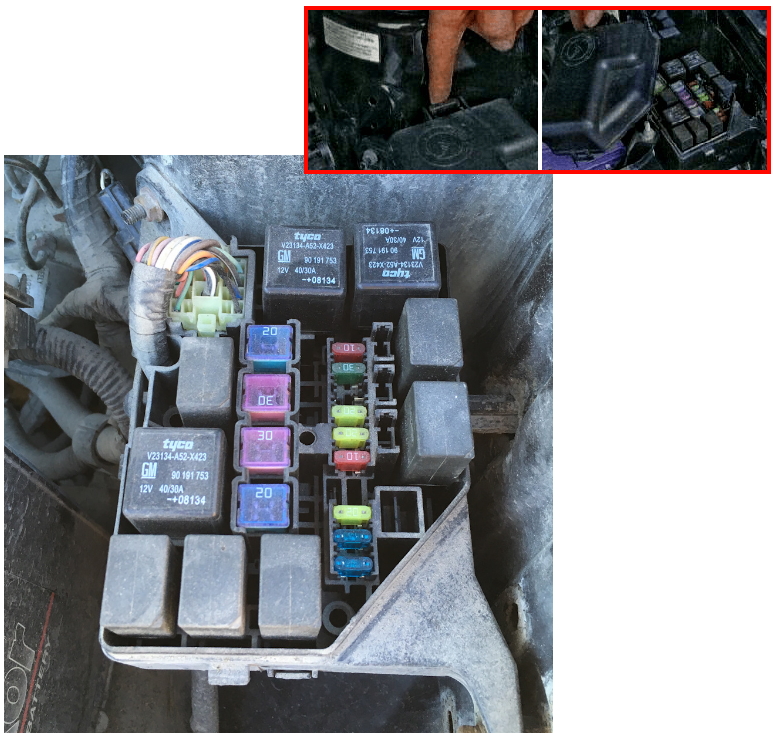

Основний блок із запобіжниками та реле розташований з лівого боку біля акумулятора, також закритий захисною кришкою.

місцезнаходження 2

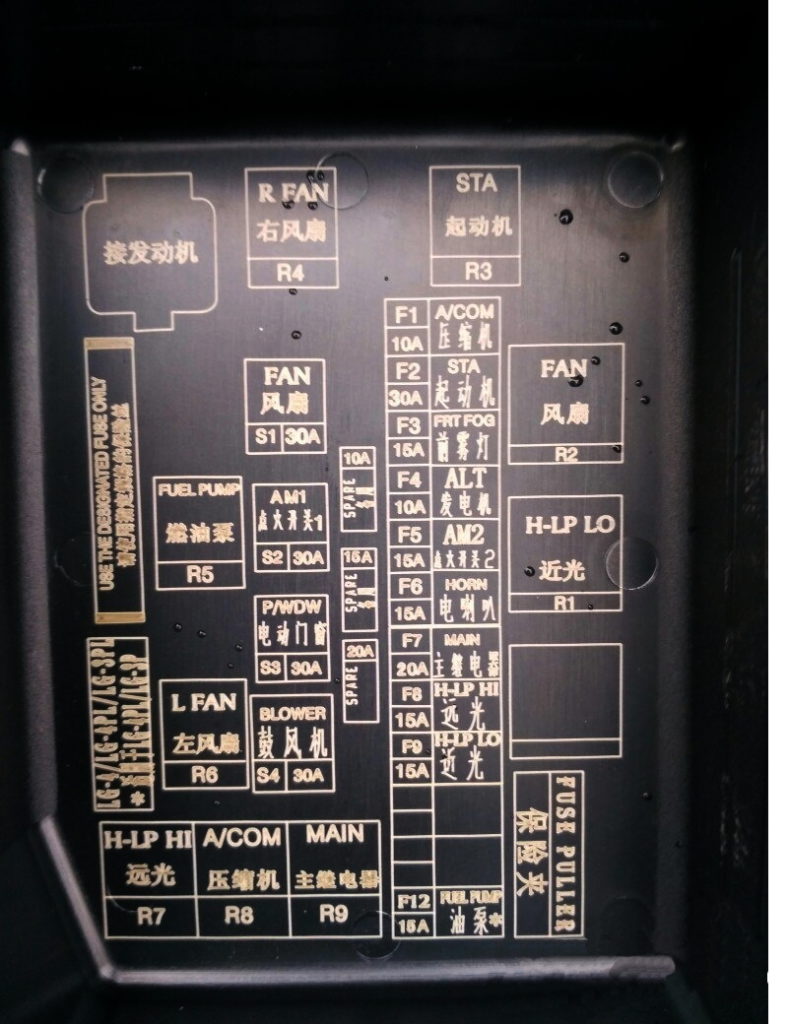

Звірте призначення елементів зі схемою на звороті захисної кришки або іншою технічною документацією.

Покриття 2

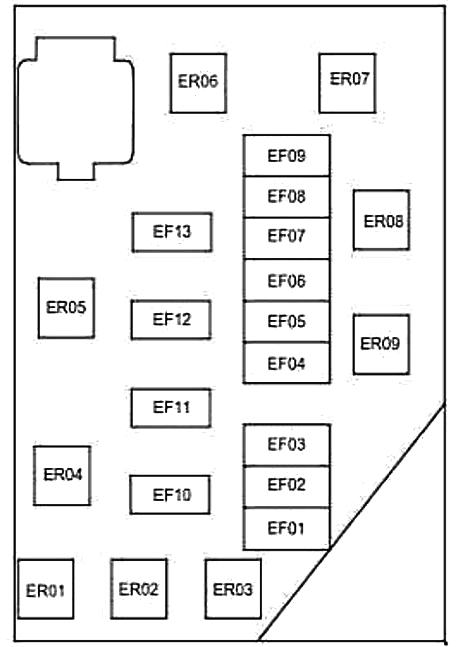

Діаграма

Діаграма

Позначення

Позначення Розшифровка українською мовою
EF01 15A Ближнє світло фар
EF02 15A Дальнє світло фар
EF03 20A Головне реле
EF04 15A Сигнал
EF05 20A Замок запалювання
EF06 10A Генератор
EF07 15A Протитуманні фари
EF08 30A Стартер
EF09 10A Компресор
EF10 30A Вентилятор обігрівача
EF11 30A Центральний контролер
EF12 30A Замок запалювання
EF13 25A Вентилятор
ER01 Реле дальнього світла
ER02 Реле компресора
ER03 Головне реле
ER04 Реле лівого вентилятора
ER05 Реле паливного насоса
ER06 Реле правого вентилятора
ER07 Реле стартера
ER08 Реле вентилятора

Блок запобіжників живлення

Високопотужні запобіжники підключені до позитивного виводу акумулятора.

Діаграма

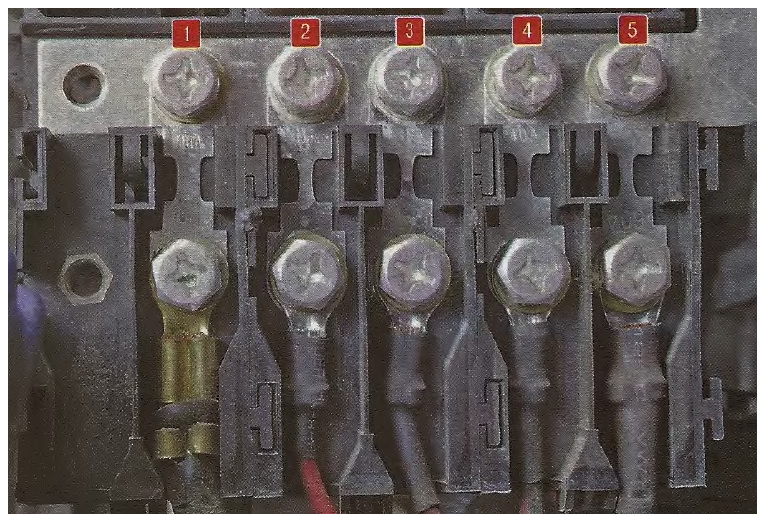

Діаграма 3

Розподіл

  1. Головний запобіжник 60 А
  2. 30A Запобіжник блоку запобіжників і реле
  3. 30A Запобіжник блоку запобіжників і реле
  4. 30A Запобіжник блоку запобіжників і реле
  5. Запобіжник генератора 110A

Залишилися питання? Задавайте їх у коментарях.
