Geely Emgrand X7 оскільки перше покоління випускалося у 2011, 2012, 2013, 2014, 2015, 2016, 2017 роках, після чого модель зазнала рестайлінгу та оновлення, випускалася у 2018, 2019, 2020, 2021, 2022, 2023 роках. Також відоме як Глігл GX7 і Shanghai Englon SX7У нашій статті ви знайдете опис запобіжників та реле Geely Emgrand X7 з блок-схемами, їх фотографіями та розташуванням. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле у вашому Джилі Емгранд Х7 може відрізнятися від представлених та залежить від року випуску, рівня електрообладнання та регіону поставки вашого автомобіля.
Пасажирський салон

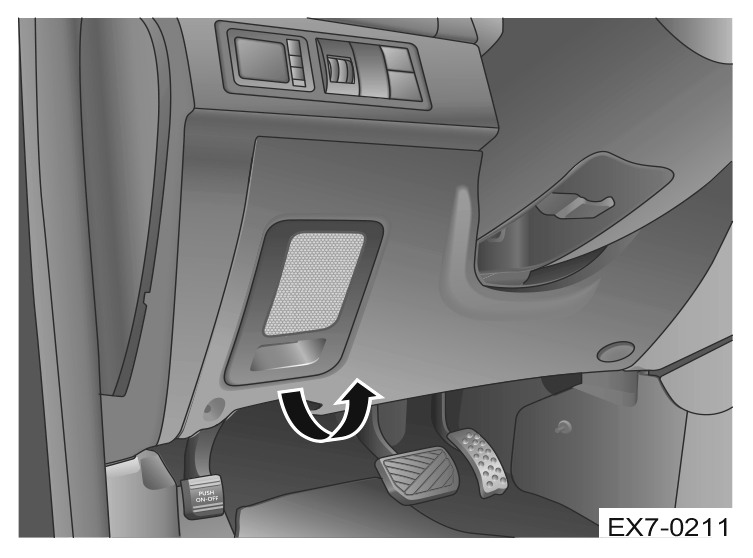

У салоні автомобіля блок запобіжників і реле розташований внизу панелі приладів, з боку водія, за захисною кришкою.

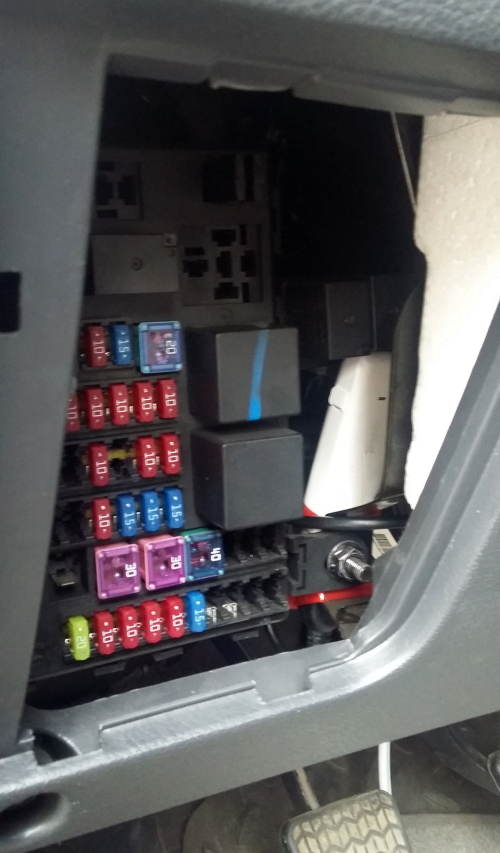

Приклад фото
Type 1
(2011 – 2017)

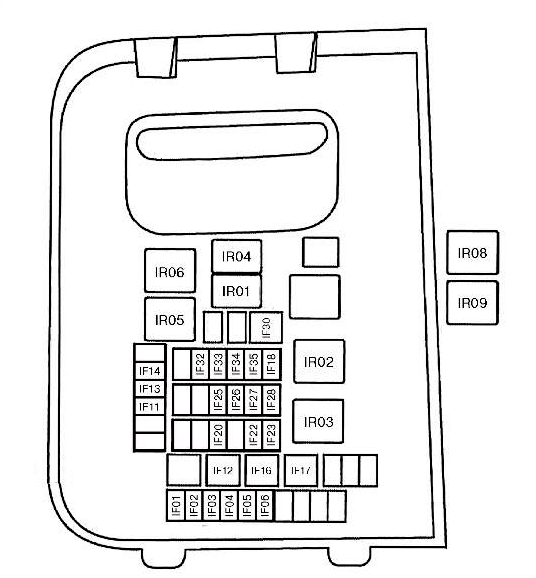

Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| IF01 | 20A Замки дверей |
| IF02 | 10A Діагностичний роз’єм |
| IF03 | 10A Стоп-сигнали |
| IF04 | 10A Сигналізація |
| IF05 | 10A Поворотники |
| IF06 | 15A Кондиціонер |
| IF11 | 10A Задні протитуманні фари |
| IF12 | 30A Склопідйомники |
| II 13 | 20A Люк на даху |
| IF14 | 15A Аудіосистема |
| IF16 | 30A Обігрів заднього скла |
| IF17 | 40A Вентилятор |
| IF18 | 10A Обігрів заднього скла |
| IF20 | 10A Замок запалювання/дзеркало заднього виду |
| IF22 | 15A Прикурювач |
| IF23 | 15A Задній склоочисник |
| IF25 | 10A Панель приладів |
| IF26 | 10A Підсвічування номерного знака |
| IF27 | 10A Лампа заднього ходу |
| IF28 | 10A Стоп-сигнал |
| IF30 | 20A Двірники лобового скла |
| IF32 | 10A Подушки безпеки |
| IF33 | 15A Електронний блок управління двигуном |
| IF34 | 10A Система ABS |
| IF35 | 10A Сигналізація |
| Реле | |
| IR01 | Задні протитуманні фари |
| IR02 | Обігрів заднього скла |
| IR03 | Вентилятор охолодження |
| IR04 | Задній склоочисник |
| IR05 | Панель приладів |
| IR06 | Поворотники (право) |
| IR08 | Поворотники (ліво) |
| IR09 | Підсвічування номерного знака |
За роботу прикурювача відповідає запобіжник номер IF22 на 15А.

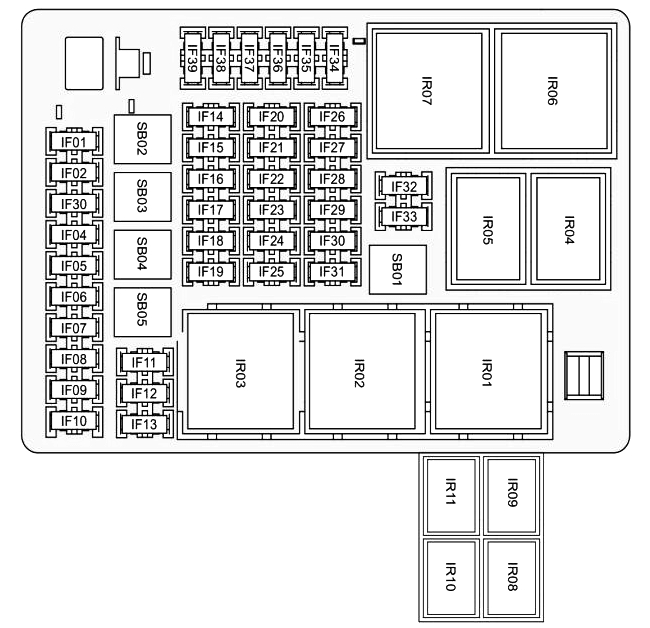

Type 2
(2018 – 2023)
Схема
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| IF01 | 10A Задні протитуманні фари |
| IF02 | 25A Ліве електричне скло |
| IF03 | 10A Система попередження про тиск у шинах |
| IF04 | 25A Праве електричне скло |
| IF05 | 20A Передній склоочисник |
| IF06 | 15A Постійна напруга TCU |
| IF07 | 20A Електричні дверні замки |
| IF08 | 5A Шлюз |
| IF09 | 10A Система огляду навколо автомобіля (AVM) |
| IF10 | 5A Вентилятор салону |
| IF11 | 15A Електронний замок рульової колонки |
| IF12 | 15A Обігрів сидінь |
| IF13 | 20A Люк у кришці |
| IF14 | 10A Подушки безпеки (IG+) |
| IF15 | 10A Мотор запалювання |
| IF16 | 10A Блок EPS і SAS (IG+) |
| IF17 | 15A TCU (IG+) |
| IF18 | 10A Панель приладів (IG+) |
| IF19 | 10A BCM/AVM |
| IF20 | 5A Бездротова зарядка |
| IF21 | 10A Задні фари |
| IF22 | 10A Насос омивача лобового скла |
| IF23 | 5A Датчик нейтральної позиції JLD-4G20 |
| IF24 | 10A Задній склоочисник |
| IF25 | 10A Перемикач/реле вентилятора |
| IF26 | 10A Радіо (ACC) |
| IF27 | 15A Запобіжник прикурювача (ACC) |
| IF28 | 10A Блок VSM (ACC) |
| IF29 | 10A Люк у даху |
| IF30 | 10A Електричні зовнішні дзеркала |
| IF31 | 15A Резервне живлення для замка задніх дверей |
| IF32 | 10A Обігрів зовнішніх дзеркал |
| IF33 | Резерв |
| IF34 | 10A Котушки іммобілайзера і PEPS |
| IF35 | 10A Блок VSM з постійною напругою |
| IF36 | 20A Блок VSM з постійною напругою |
| IF37 | 10A Панель приладів і кондиціонер |
| IF38 | 15A Діагностичний роз’єм/радіо |
| IF39 | 10A Лампи дверей і вимикач стоп-сигналів |
| SB01 | 25A Обігрів скла |
| SB02 | 30A Реле ACC |
| SB03 | 20A Реле IG2 |
| SB04 | 25A Електрорегулювання сидінь |
| SB05 | 30A Реле IG1 |
У цьому варіанті за роботу прикурювача відповідає запобіжник 27 на 15А.
Моторний відсік

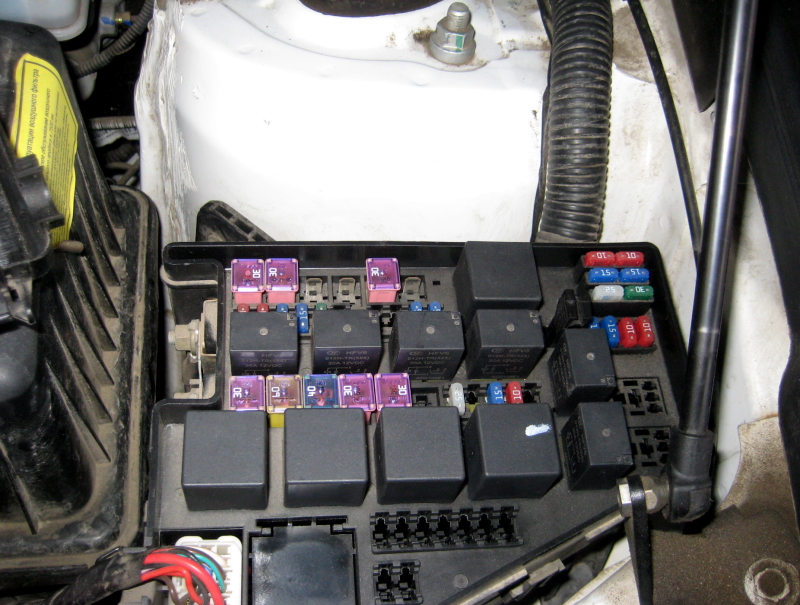

Під капотом, з лівого боку моторного відсіку, поруч зі стійкою під захисною кришкою, знаходиться блок із запобіжниками та реле.

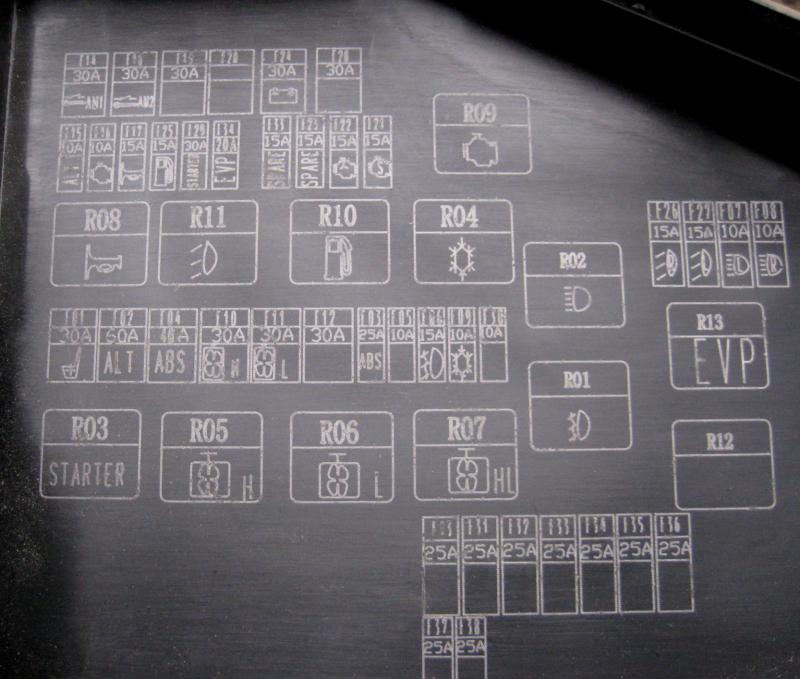

Перевірте призначення запобіжників та реле за схемою на зворотному боці захисної кришки.
Type 1
(2011 – 2017)

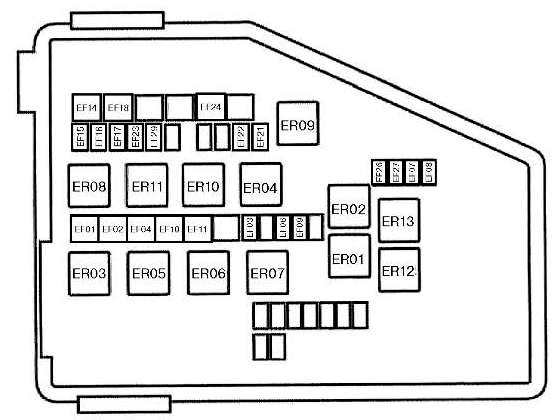

Діаграма
Призначення
| Позначення | Розшифровка українською мовою |
|---|---|
| Автоматичні вимикачі | |
| EF01 | 30A Електричне регулювання сидіння |
| EF02 | 60A Генератор (панель приладів) |
| EF03 | 25A ABS |
| EF04 | 40A ABS (основний) |
| EF06 | 15A Передні протитуманні фари |
| EF07 | 10A Ліва фара |
| EF08 | 10A Права фара |
| EF09 | 10A Кондиціонер |
| EF10 | 30A Вентилятор (висока швидкість) |
| EF11 | 30A Вентилятор (низька швидкість) |
| EF14 | 30A Замок запалювання AM2 |
| EF16 | 10A Стартер ECM |
| EF17 | 15A Клаксон |
| EF18 | 30A Замок запалювання AMI |
| EF21 | 15A Паливні форсунки |
| EF22 | 15A Котушка запалення |
| EF24 | 30A Акумулятор |
| EF25 | Бензонасос |
| EF26 | 10A Ближнє світло – права фара |
| EF27 | 10A Ближнє світло – ліва фара |
| EF29 | 30A Стартер |
| Реле | |
| ER01 | Передні протитуманні фари |
| ER02 | Фари |
| ER03 | Стартер |
| ER04 | Компресор кондиціонера |
| ER05 | Вентилятор охолодження двигуна (висока швидкість) |
| ER06 | Вентилятор охолодження двигуна (низька швидкість) |
| ER07 | Вентилятор охолодження двигуна (висока швидкість) |
| ER08 | Сигнал |
| ER09 | Основне реле стартера |
| ER10 | Реле паливного насоса |
| ER11 | Ближнє світло |
Type 2
(2018 – 2023)

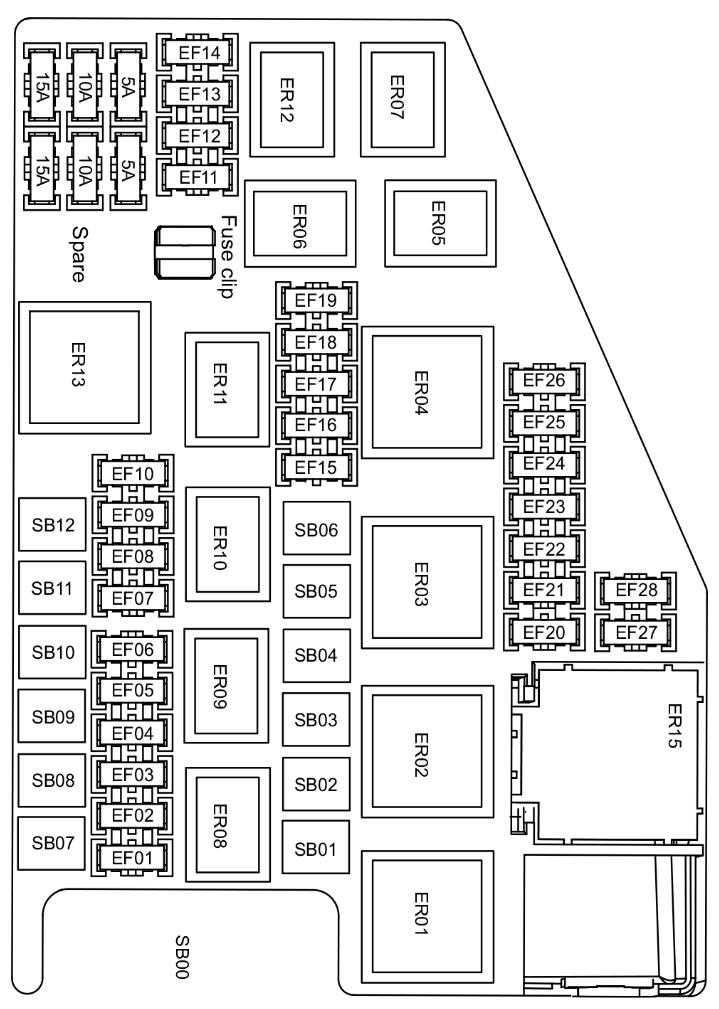

Схема
Декодування
| Позначення | Розшифровка українською мовою |
|---|---|
| EF01 | 15A Ріжок (сигнал) |
| EF02 | 15A Запобіжник паливного насоса |
| EF03 | 10A Постійна напруга блоку ECM |
| EF04 | Резерв |
| EF05 | Резерв |
| EF06 | 10A Електронне блокування рульової колонки та замка запалення |
| EF07 | 15A Головний реле двигуна |
| EF08 | 15A Датчик двигуна |
| EF09 | 15A Котушки запалювання |
| EF10 | 15A Головний реле |
| EF11 | 15A Права фара – ближнє світло |
| EF12 | 15A Ліва фара – ближнє світло |
| EF13 | 10A Ліва фара – дальнє світло |
| EF14 | 10A Права фара – дальнє світло |
| EF15 | 10A Компресор кондиціонера |
| EF16 | 15A Обігрів лобового скла |
| EF17 | 15A Передні протитуманні фари |
| EF18 | 15A Вакуумний насос підсилювача гальм |
| EF19 | Резерв |
| EF20 | Резерв |
| EF21 | 5A Модуль ABS (IG+) |
| EF22 | Резерв |
| EF23 | 5A Модуль ECM (IG+) |
| EF24 | Резерв |
| EF25 | Резерв |
| EF26 | Резерв |
| EF27 | 5A Стартер PEPS |
| EF28 | Резерв |
| SB00 | 150A Генератор – Окрім JLC-4G18+5MT+HPS |
| 125A Генератор – JLC-4G18+5MT+HPS | |
| SB01 | 40A ABS |
| SB02 | 60A Блок запобіжників у салоні |
| SB03 | 30A ABS |
| SB04 | Резерв |
| SB05 | 30A Низькошвидкісний вентилятор радіатора – JLC-4G18 та JLD-4G20 |
| SB06 | 30A Швидкісний вентилятор радіатора – JLC-4G18 та JLD-4G20 |
| SB07 | 30A Передній вентилятор салону |
| SB08 | Резерв |
| SB09 | 60A Блок запобіжників та реле в салоні |
| SB10 | 30A Реле стартера |
| SB11 | Резерв |
| SB12 | 30A Блок запобіжників у салоні |
Якщо вам є що додати, пишіть у коментарях.
