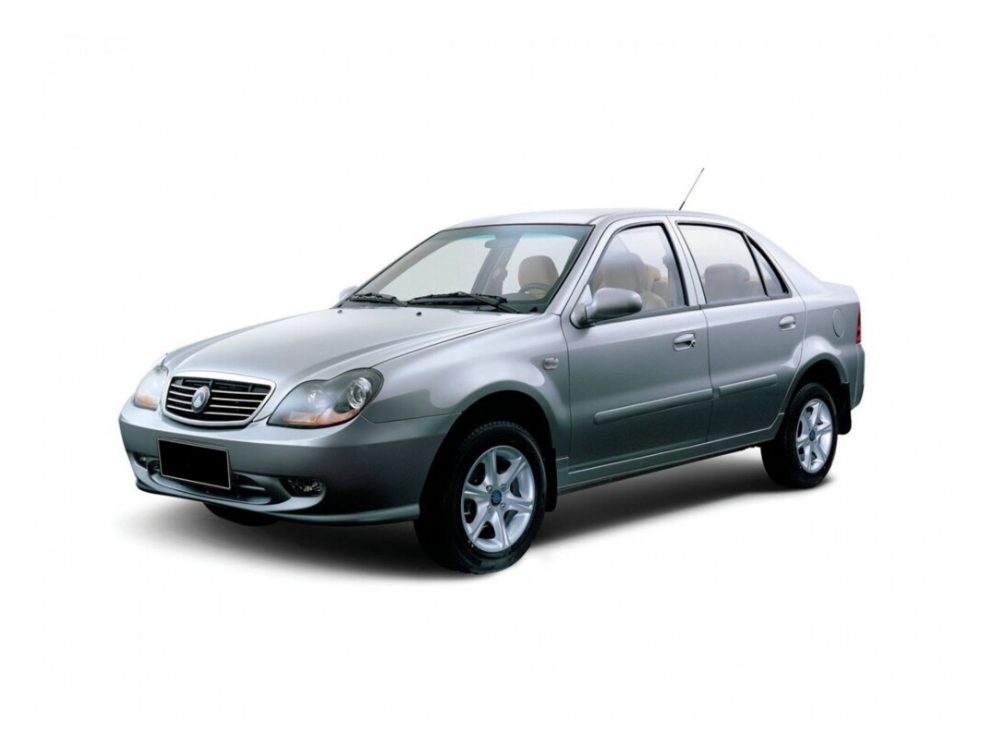

Geely CK випускався у 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 та 2016 роках. За цей час модель зазнала рестайлінгу. Також відомий як Geely Echo і Gleagle CKУ цій публікації ми покажемо опис запобіжників та реле Geely SK зі схемою блоку запобіжників, його розташуванням та фотографією. Виділимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятися від представлених та залежить від року випуску та рівня комплектації вашого автомобіля.
Моторний відсік

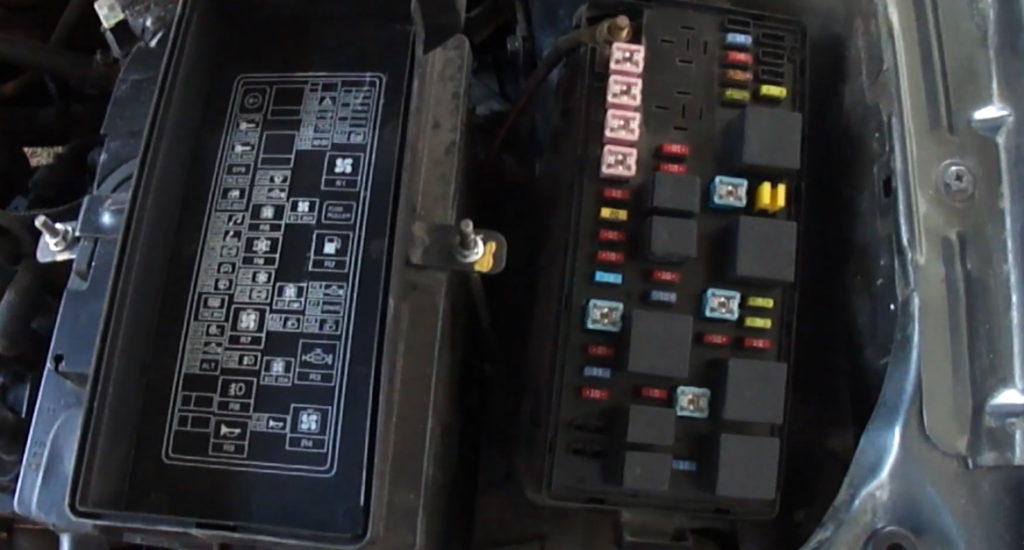

Під капотом, з лівого боку моторного відсіку, розташований головний блок із запобіжниками та реле. Щоб отримати доступ, необхідно зняти захисну кришку.
Перевірте призначення запобіжників та реле за схемою на зворотному боці захисної кришки.

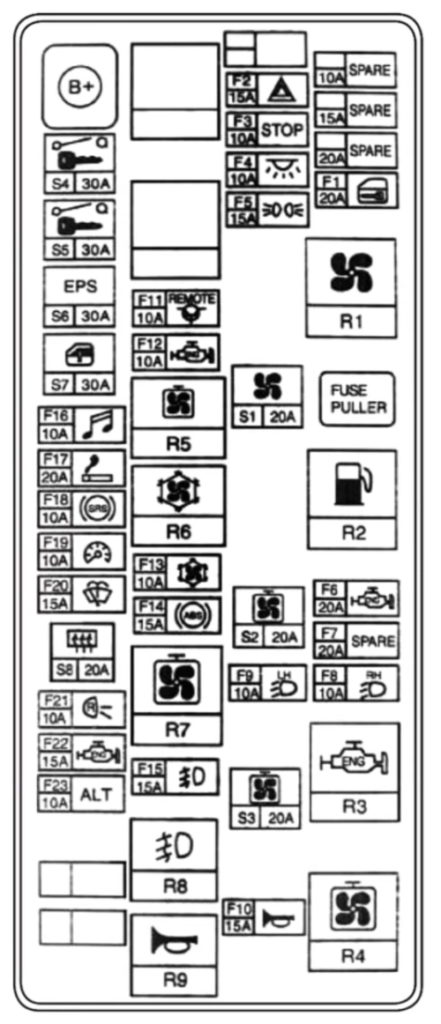

Схема
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| Запобіжники | |
| F1 | 20A Центральний замок |
| F2 | 15A Сигналізація |
| F3 | 10A Сигнал STOP |
| F4 | 10A Освітлення салону, дверні лампи, пам’ять автомобільного радіо |
| F5 | 15A Габаритні вогні |
| F6 | 20A Паливний насос |
| F7 | 20A РЕЗЕРВ – запасний |
| F8 | 10A Світло правої фари |
| F9 | 10A Світло лівої фари |
| F10 | 15A Сигнал |
| F11 | 10A Центральний блок керування |
| F12 | 10A Блок управління двигуном і вихід діагностики несправностей |
| F13 | 10A Компресор |
| F14 | 15A ABS |
| F15 | 15A Протитуманне світло |
| F16 | 10A Автомобільне радіо та привід дзеркал |
| F17 | 20A Прикурювач |
| F18 | 10A Подушка безпеки |
| F19 | 10A Приладова панель |
| F20 | 15A Склоочисники |
| F21 | 10A Хід назад |
| F22 | 15A Готовність двигуна та котушка запалення |
| F23 | 10A Генератор |
| S1 | 20A Запобіжник обігрівача |
| S2 | 20A Запобіжник вентилятора радіатора |
| S3 | 20A Запобіжник вентилятора кондиціонера |
| S4 | 30A Запобіжник замка запалення |
| S5 | 30A Запобіжник замка запалення |
| S6 | 30A Запобіжник EPS |
| S7 | 30A Запобіжник електричних вікон |
| S8 | 20A Запобіжник обігрівача заднього скла |
| Реле | |
| R1 | Реле обігрівача |
| R2 | Реле паливного насоса |
| R3 | Реле готовності двигуна |
| R4 | Реле вентилятора кондиціонера |
| R5 | Реле кондиціонера |
| R6 | Реле компресора |
| R7 | Реле вентилятора радіатора |
| R8 | Реле протитуманних фар |
| R9 | Реле звукового сигналу |
За роботу прикурювача відповідає запобіжник номер 17 на 15А.
Якщо у вас є якісь питання, задавайте їх у коментарях.
