Geely Emgrand EC7 (Джилі Емгранд 7) випускався у 2009, 2010, 2011, 2012, 2013, 2014, 2014, 2016, 2017, 2018 роках з двигунами 1,5 та 1,8 літра. У цьому матеріалі ви знайдете опис запобіжників та реле Geely Emgrand EC7 зі схемами блоків запобіжників, їх розташуванням та фотоприкладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятися від показаних та залежить від року випуску та рівня комплектації вашого автомобіля.
Зміст статті
Пасажирський салон

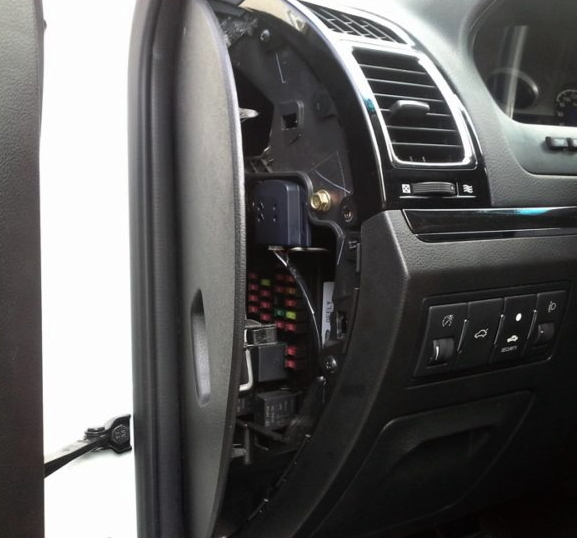

У салоні автомобіля блок запобіжників і реле розташований з лівого боку приладової панелі, за захисною кришкою.

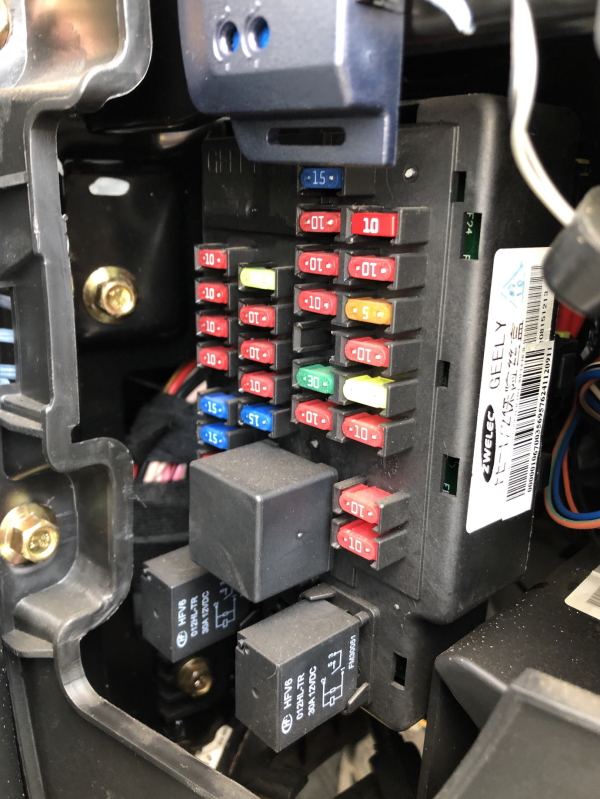

Сам блок запобіжників виглядатиме ось так.

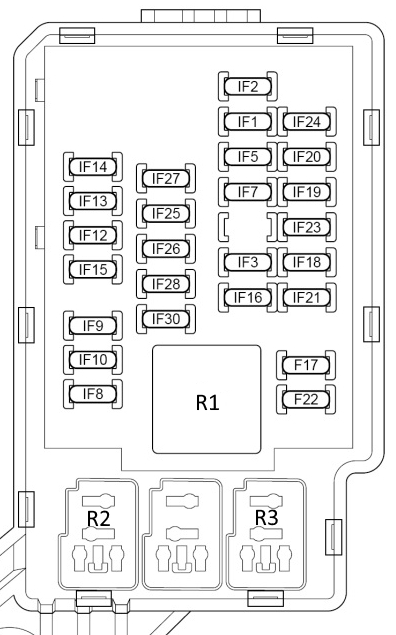

Діаграма
Завдання
| Позначення | Розшифровка українською мовою |
|---|---|
| 1 | 10A Задні противотуманні фари |
| 2 | 15A Аудіосистема, електросклопідйомники |
| 3 | 30A Люк на даху, пошкодження шини |
| 4 | – |
| 5 | 10A Іммобілайзер |
| 6 | – |
| 7 | 10A Компресор кондиціонера |
| 8 | 10A Електричний люк на даху, дзеркало заднього виду |
| 9 | 15A Додаткове обладнання розеток |
| 10 | 15A Прикурювач |
| 11 | – |
| 12 | 10A Модуль керування двигуном (EMC) |
| 13 | 10A Система ABS |
| 14 | 10A Вимикач світла, задні фари |
| 15 | 10A Подушка безпеки, ремені безпеки |
| 16 | 10A Обігрів заднього скла |
| 17 | 10A Аварійні сигнали, кермо |
| 18 | 20A Замки (багажник, двері) |
| 19 | 15A Кондиціонер, силовий запобіжник, прилади, сигналізація люка |
| 20 | 10A Стоп-сигнал |
| 21 | 10A Діагностичний інтерфейс і система, іммобілайзер, TPMS – датчики тиску в шинах |
| 22 | 10A Передній вимикач світла |
| 23 | 10A Габаритні вогні |
| 24 | 10A Живлення сигналу |
| 25 | 10A Панель приладів |
| 26 | 10A BCM, вентилятор обігрівача |
| 27 | 20A Омивач |
| 28 | 10A Двірники |
| 29 | – |
| 30 | 15A Котушка запалювання |
За роботу прикурювача відповідає запобіжник №10 на 15А.
Реле
- Реле запалювання
- Реле підігріву сидінь
- Реле протитуманних фар або денні ходові ходові фари
Моторний відсік

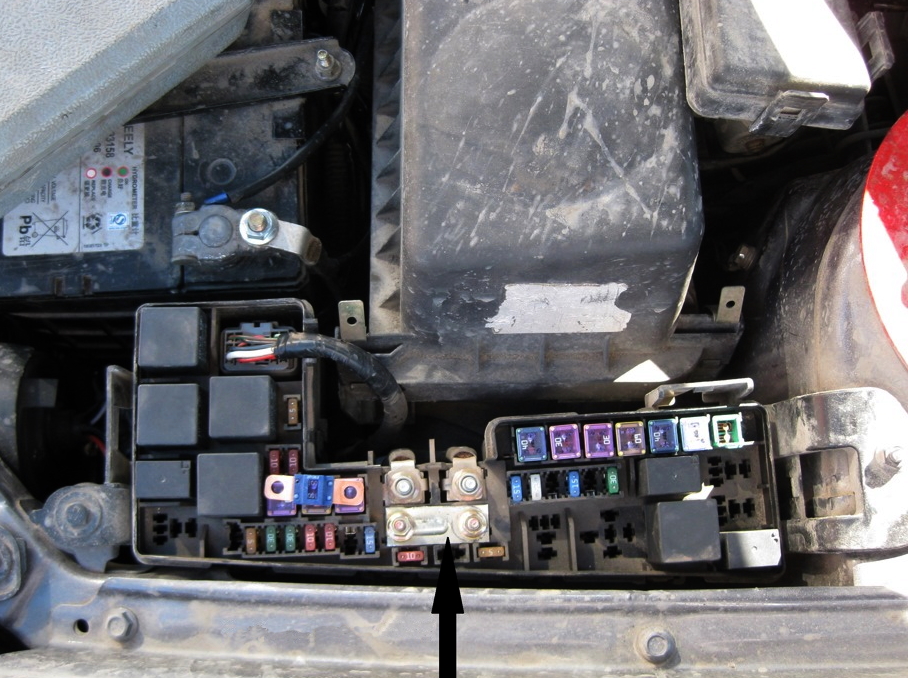

Під капотом у моторному відсіку головний блок із запобіжниками та реле розташований з лівого боку моторного відсіку, поруч з акумуляторною батареєю.

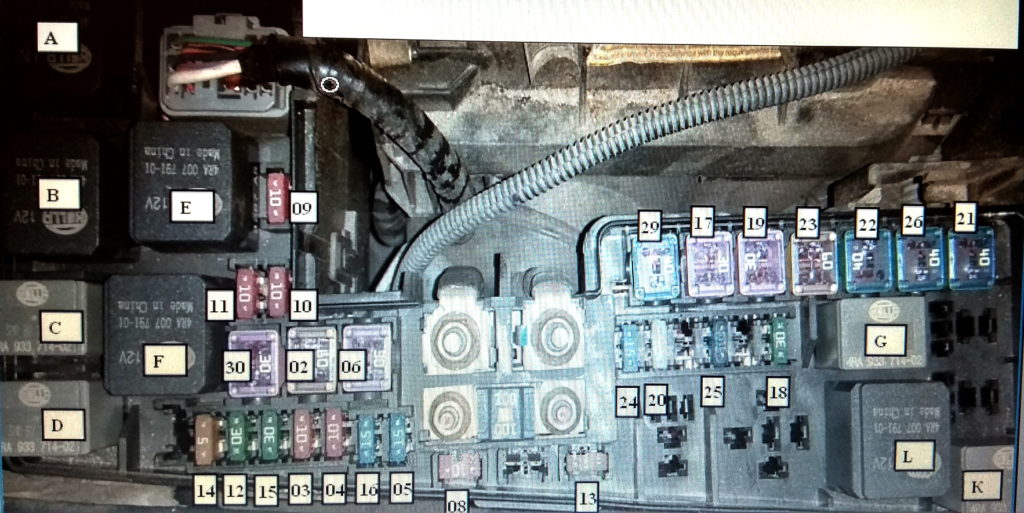

Діаграма
Позначення
| Позначення | Розшифровка українською мовою |
|---|---|
| 14 | 5A Задній лямбда-зонд |
| 13 | 5A Передній лямбда-зонд |
| 12 | 30A Двигун (ECM) |
| 15 | 30A Стартер |
| 3 | 10A Генератор |
| 11 | 10A Лампа правого ближнього світла |
| 9 | 10A Лампа правого дальнього світла |
| 10 | 10A Лампа лівого ближнього світла |
| 30 | 30A Склопідйомники |
| 2 | 60A Акумулятор |
| 6 | 30A Замок запалювання AM1 |
| 4 | 10A Мотор |
| 16 | 15A Денні ходові вогні |
| 5 | 15A Паливний насос |
| 8 | 10A Лампа лівого дальнього світла |
| 100A | Генератор |
| 24 | 15A Передня протитуманна фара |
| 20 | 25A Система ABS |
| 25 | 15A Обігрів сидінь |
| 32 | 30A Автоматична коробка передач |
| 18 | 30A Замок запалювання AM2 |
| 29 | 40A Електричний вентилятор охолодження двигуна |
| 17 | 30A Регулювання електричних сидінь |
| 19 | 30A Обігрів заднього скла |
| 23 | 60A Акумулятор, блок запобіжників |
| 22 | 40A Акумулятор IG1 |
| 26 | 40A Вентилятор обігрівача |
| 21 | 40A Система ABS |
Якщо вам є що додати, пишіть у коментарях.
