Ford Expedition U324 належить до 3покоління модельного ряду Ford Expedition і випускався в 2007, 2008, 2009, 2010, 2011, 2012, 2013 рр. 2014, 2015, 2016, 2017. У нашому матеріалі ви знайдете опис запобіжників і реле Ford Expedition 3 зі схемами коробок і фото прикладами їх виконання і розташування. Зверніть увагу на запобіжник прикурювача.
Функція запобіжників і реле може відрізнятися від показаної та залежить від року виробництва та рівня електричного обладнання.
Зміст статті
Пасажирський салон
Коробка запобіжників і реле розташована під правою частиною панелі приладів.
Тип 1 (2007 – 2014)

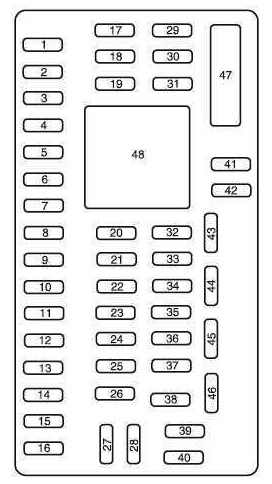

Схема
Призначення
| 1 | 30 | Вікно драйвера |
| 2 | 15 | Модуль пам’яті на стороні драйвера |
| 3 | 15 | Керування аудіосистемою на задніх сидіннях, Супутникове радіо, SYNC® |
| 4 | 30 | Не використовується (запасний) |
| 5 | 10 | Підсвічування клавіатури, Увімкнення сидінь 3-го ряду, Блокування перемикання гальм (BSI), Інтелектуальне живлення панелі запобіжників |
| 6 | 20 | Сигнали повороту |
| 7 | 10 | Фари ближнього світла (ліворуч) |
| 8 | 10 | Фари ближнього світла (праворуч) |
| 9 | 15 | Внутрішнє освітлення |
| 10 | 15 | Перемикач підсвічування, Калюжні лампи |
| 11 | 10 | Не використовується (запасний) |
| 12 | 7.5 | Перемикач дзеркал з електроприводом, Перемикач пам’яті сидіння водія |
| 13 | 5 | Не використовується (запасний) |
| 14 | 10 | Модуль підйомної двері з електроприводом – живлення для підтримки активності |
| 15 | 10 | Клімат-контроль, Супутниковий модуль глобального позиціонування |
| 16 | 15 | Не використовується (запасний) |
| 17 | 20 | Дверні замки, розблокування багажника, розблокування підйомного скла |
| 18 | 20 | Сидіння з підігрівом другого ряду |
| 19 | 25 | Задній склоочисник |
| 20 | 15 | Регульовані педалі, Datalink |
| 21 | 15 | Протитуманні фари |
| 22 | 15 | Паркові світильники |
| 23 | 15 | Фари дальнього світла |
| 24 | 20 | Ріг |
| 25 | 10 | Лампи попиту, Бардачок, Козирок |
| 26 | 10 | Кластер панелі приладів |
| 27 | 20 | Вимикач запалювання |
| 28 | 5 | Радіо |
| 29 | 5 | Кластер панелі приладів |
| 30 | 5 | Не використовується (запасний) |
| 31 | 10 | Не використовується (запасний) |
| 32 | 10 | Модуль подушки безпеки |
| 33 | 10 | Не використовується (запасний) |
| 34 | 5 | Не використовується (запасний) |
| 35 | 10 | Система допомоги при паркуванні ззаду, 4×4, задня відеокамера, 2-й ряд сидінь з підігрівом |
| 36 | 5 | Пасивна протиугінна система |
| 37 | 10 | Клімат-контроль |
| 38 | 20 | Сабвуфер |
| 39 | 20 | Радіо |
| 40 | 20 | Підсилювач навігації |
| 41 | 15 | Електричні склопідйомники, Електричні вентиляційні отвори, Електричний дах, Дзеркало заднього виду з автоматичним затемненням, Розетка живлення 110 В змінного струму |
| 42 | 10 | Не використовується (запасний) |
| 43 | 10 | Логіка заднього склоочисника, Датчик дощу |
| 44 | 10 | Котушка реле зарядки акумулятора причепа |
| 45 | 5 | Логіка переднього склоочисника |
| 46 | 7.5 | Клімат-контроль, Керування допоміжним реле |
| 47 | 30 | Склопідйомники, Місячний дах |
| 48 | – | Додаткове реле із затримкою |
Тип 2 (2007 – 2014)
Схема
Позначення
| 1 | 30 | Вікно драйвера |
| 2 | 15 | Керування задніми сидіннями. Модуль мультимедійного шлюзу |
| 3 | 30 | Пасажирське вікно |
| 4 | 10 | Лампи попиту |
| 5 | 20 | Підсилювач |
| 6 | 5 | Задній електронний автоматичний контроль температури |
| 7 | 7,5 | Дзеркало з електроприводом, Перемикач пам’яті сидіння водія |
| 8 | – | Не використовується |
| 9 | 10 | SYNC, Електропідйомник, Електрична панель обробки, Дисплей |
| 10 | 10 | Запустити додаткове реле |
| 11 | 10 | Пасивний модуль входу/старту |
| 12 | 15 | Внутрішнє освітлення, Калюжні лампи |
| 13 | 15 | Сигнали повороту праворуч і стоп/поворот |
| 14 | 15 | Лівий поворот і сигнали стоп/повороту |
| 15 | 15 | Лахтар заднього ходу, Стоп-ліхтар центрального високого кріплення, Дзеркало EC |
| 16 | 10 | Праве переднє ближнє світло |
| 17 | 10 | Ліве переднє ближнє світло |
| 18 | 10 | Блокування перемикання гальм/кнопка запуску/світлодіод/підсвічування клавіатури, Сидіння третього ряду з електроприводом, Пасивний вхід сенсорним пуском |
| 19 | – | Не використовується |
| 20 | 20 | Реле блокування/розблокування |
| 21 | – | Не використовується |
| 22 | 20 | Ріг |
| 23 | 15 | Модуль керування кермом, кластер |
| 24 | 15 | Регульовані педалі/колонка з регулюванням потужності, Datalink |
| 25 | 15 | Клитка відкривання підйомних дверей, Мотор відкидання підйомного скла |
| 26 | 5 | Натисніть, щоб почати перемикач |
| 27 | 20 | Пасивний модуль входу/старту |
| 28 | 15 | Вимикач запалювання, Перемикач блокування ключа |
| 29 | 20 | Радіо, GPS |
| 30 | 15 | Передні габаритні ліхтарі |
| 31 | 5 | Увімкнення/вимкнення гальм причепа |
| 32 | 15 | Вентиляційний отвір, Мотор вікна водія, Інвертор живлення. |
| 33 | 10 | Модуль підвіски ПЗС |
| 34 | 10 | Задня система допомоги при паркуванні, Камера заднього виду, АВТОБУС, Підігрів сидінь |
| 35 | 5 | Кліматичний модуль, перемикач O/D |
| 36 | – | Не використовується |
| 37 | 10 | Модуль 4X4 |
| 38 | 10 | EC дзеркало, люк, DVD, AM/FM радіо |
| 39 | 15 | Ліве та праве переднє дальнє світло |
| 40 | 10 | Задні паркувальні/задні ліхтарі |
| 41 | 7.5 | Модуль керування обмеженнями |
| 42 | – | Не використовується |
| 43 | – | Не використовується |
| 44 | – | Не використовується |
| 45 | 5 | не використовувався (запасний) |
| 46 | 10 | Клімат-контроль |
| 47 | 15 | Протитуманні фари |
| 48 | 30 | Автоматичний вимикач переднього пасажира та заднього скла |
| 49 | Реле вікон і вентиляційних отворів |
Моторний відсік

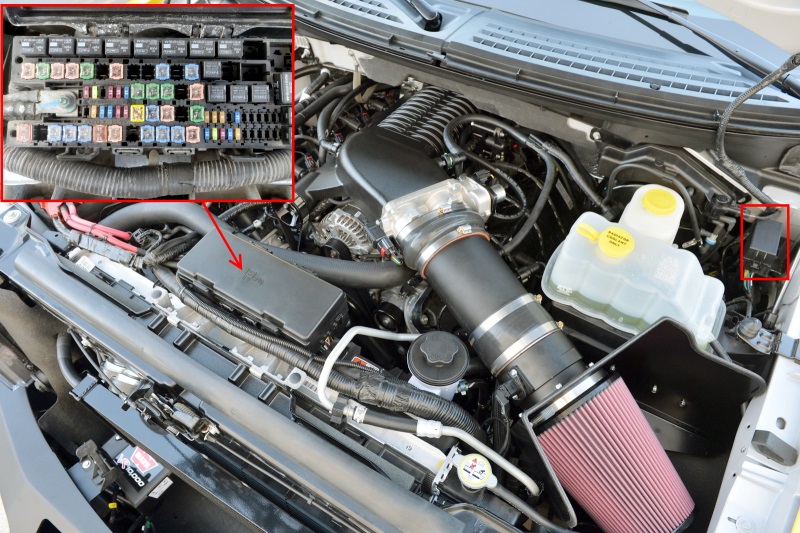

Під капотом головний блок запобіжників і реле встановлено на початку моторного відсіку. Іншу релейну коробку можна встановити окремо.
Тип 1 (2007 – 2008)
Схема
Призначення
| 1 | – | Реле повітродувки |
| 2 | – | Не використовується |
| 3 | – | Реле розморожування заднього скла |
| 4 | 30 | Сидіння третього ряду (з боку водія) |
| 5 | 40 | З’єднувач для буксирування причепа (електричне гальмо) |
| 6 | 60 | ABS (клапани) |
| 7 | – | Не використовується |
| 8 | 40 | Сидіння з підігрівом/охолодженням |
| 9 | 60 | АБС (насос) |
| 10 | 20 | Точка живлення на задній консолі |
| 11 | 30 | Допоміжний вентилятор |
| 12 | 25 | З’єднувач для буксирування причепа (габаритні ліхтарі) |
| 13 | 30 | З’єднувач для буксирування причепа (заряд акумулятора) |
| 14 | – | Не використовується |
| 15 | – | Не використовується |
| 16 | – | Реле зчеплення кондиціонера |
| 17 | – | Не використовується |
| 18 | – | Реле паливного насоса |
| 19 | – | Резервне реле |
| 20 | – | Реле роз’єму буксирування причепа (лівий покажчик повороту) |
| 21 | – | Реле роз’єму буксирування причепа (правий покажчик повороту) |
| 22 | – | Не використовується |
| 23 | 15 | Дзеркала з підігрівом |
| 24 | 40 | Мотор повітродувки |
| 25 | – | Не використовується |
| 26 | – | Не використовується |
| 27 | 30 | Електропідйомні двері |
| 28 | 40 | Обогрівач заднього скла, Дзеркало з підігрівом |
| 29 | 30 | Пасажирське сидіння |
| 30 | 10 | Зчеплення А/С |
| 31 | 15 | Стоп-сигнали |
| 32 | 20 | Паливний насос |
| 33 | 20 | Задні ліхтарі |
| 34 | 25 | З’єднувач для буксирування причепа (стоп/поворотники) |
| 35 | 20 | Модуль 4×4 |
| 36 | 10 | Модуль керування трансмісією (PCM) – підтримуйте живлення, вентиляційний отвір каністри |
| 37 | 15 | Трансмісія B+ |
| 38 | 30 | Сидіння третього ряду (з боку пасажира) |
| 39 | 50 | Насос пневматичної підвіски |
| 40 | 30 | Стартер |
| 41 | 20 | IP/Console power point |
| 42 | – | Не використовується |
| 43 | 20 | Модуль 4×4 |
| 44 | – | Не використовується |
| 45 | 30 | Сидіння водія |
| 46 | 40 | Панель шини запуску/запуску |
| 47 | 30 | Пневмопідвіска – соленоїди |
| 48 | – | Не використовується |
| 49 | 30 | Передні склоочисники/омивачі |
| 50 | 30 | PCM – шина |
| 51 | 20 | Вантажна точка живлення |
| 52 | 20 | Прикурювач |
| 53 | – | Реле пневматичної підвіски |
| 54 | – | Реле стартера |
| 55 | – | Реле роз’єму буксирування причепа (паркова лампа) |
| 56 | – | Реле роз’єму буксирування причепа (заряд акумулятора) |
| 57 | – | Реле запуску/запуску |
| 58 | – | Не використовується |
| 59 | – | Реле PCM |
| 60 | – | Діод запуску одним дотиком |
| 61 | – | Діод муфти А/С |
| 62 | – | Діод паливного насоса |
| 63 | 15 | З’єднувач для буксирування причепа (задня лампа) |
| 64 | – | Не використовується |
| 65 | 10 | Логіка пневматичної підвіски |
| 66 | – | Не використовується |
| 67 | 10 | Змійовик повітродувки |
| 68 | – | Не використовується |
| 69 | 30 | Запуск/Запуск – панель запобіжників у салоні |
| 70 | 20 | PCM (сенсори) – EFC, котушка зчеплення A/С |
| 71 | 5 | Паливна котушка, ISP-R |
| 72 | 20 | PCM (котушки запалювання) |
| 73 | 5 | Запалювання коробки передач |
| 74 | 20 | PCM (сенсори) – HE GO/CMS, MAFS, EVMV, CMCV, Перемикач деактивації швидкості, VCT |
| 75 | 5 | Електромагніт 4×4 інтегрованих коліс (IWE) |
| 76 | 20 | PCM – VPWR |
| 77 | 10 | ABS logic, PCV з підігрівом |
Тип 2 (2009 – 2017)
Схема
Декодування
| 1 | – | Реле заднього омивача |
| 2 | – | Реле стартера |
| 3 | – | Реле двигуна вентилятора |
| 4 | – | Реле заднього склоочисника |
| 5 | – | Реле паливного насоса |
| 6 | – | Електронний вентилятор охолодження |
| 7 | – | Реле розморожування заднього скла/підігріву дзеркал |
| 8 | – | Електронний вентилятор охолодження |
| 9 | – | Реле запуску/запуску |
| 10 | – | Реле розподільної коробки живлення. |
| 11 | 40 | Підніжки з електроприводом Сидіння з підігрівом |
| 12 | 40 | Запуск/запуск, реле |
| 13 | 30 | Реле стартера |
| 14 | 50 | Електронний вентилятор охолодження |
| 15 | – | Не використовується |
| 16 | 50 | Електронний вентилятор |
| 17 | – | Не використовується |
| 18 | 30 | Гальмо причепа |
| 19 | 20 | Power Point (консоль) |
| 20 | 20 | 4×4 модуль HAT 2 |
| 21 | 30 | Модуль буксирування причепа |
| 22 | 30 | Пасажирське електросидіння |
| 23 | – | Реле зчеплення кондиціонера |
| 24 | – | Реле габаритних ліхтарів для буксирування причепа |
| 25 | – | Не використовується |
| 26 | 10 | Датчик ALT |
| 27 | 20 | 4×4 модуль HAT 1 |
| 28 | 25 | Реле габаритних ліхтарів для буксирування причепа |
| 29 | 10 | Інтегрований соленоїд на кінці колеса |
| 30 | 10 | Реле зчеплення кондиціонера |
| 31 | 15 | Лампа заднього ходу для буксирування причепа |
| 32 | 40 | Реле двигуна вентилятора |
| 33 | 40 | Точка живлення змінного струму на 110 вольт |
| 34 | 30 | Допоміжний двигун повітродувки |
| 35 | 30 | Реле модуля керування трансмісією |
| 36 | 30 | Електропідйомні двері |
| 37 | – | Не використовується |
| 38 | – | Не використовується |
| 39 | – | Реле резервних ламп для буксирування причепа |
| 40 | – | Електронне реле вентилятора 2 |
| 41 | 10 | Підтримка живлення модуля керування трансмісією |
| 42 | 5 | Реле запуску/запуску |
| 43 | 10 | Вимикач гальма |
| 44 | 20 | Реле паливного насоса |
| 45 | 10 | Не використовується (запасний) |
| 46 | 15 | Насос переднього/заднього омивача |
| 47 | 30 | Мотор заднього склоочисника |
| 48 | 40 | Модуль буксирування причепа |
| 49 | – | Не використовується |
| 50 | 30 | Реле двигуна переднього склоочисника |
| 51 | 40 | Реле розморожування заднього скла/підігріву дзеркал |
| 52 | 10 | Подача антиблокувальної гальмівної системи |
| 53 | 5 | Провайдер модуля керування трансмісією |
| 54 | 5 | Підсилювач керма |
| 55 | – | Не використовується |
| 56 | 30 | Подача R/S панелі запобіжників у салоні |
| 57 | 5 | Запуск/запуск двигуна повітродувки |
| 58 | – | Не використовується |
| 59 | 15 | Дзеркала з підігрівом |
| 60 | – | Не використовується |
| 61 | – | Не використовується |
| 62 | – | Не використовується |
| 63 | 25 | Електронний вентилятор |
| 64 | 30 | Місячний дах |
| 65 | 20 | Не використовується (запасний) |
| 66 | 20 | Додаткова точка живлення (задня частина центральної консолі) |
| 67 | 40 | Климатичні сидіння в першому ряду |
| 68 | 30 | Клапани антиблокувальної системи гальм |
| 69 | 60 | Насос антиблокувальної системи гальм |
| 70 | 30 | Третій ряд сидінь, що складаються з електроприводом |
| 71 | 20 | Додаткова розетка живлення/прикурювач |
| 72 | 20 | Точка допоміжного живлення (права задня четвертна панель) |
| 73 | 20 | Кліматичний модуль заднього сидіння |
| 74 | 30 | Сидіння водія з електроприводом |
| 75 | 25 | Потужність автомобіля 1 – модуль керування трансмісією |
| 76 | 20 | Потужність автомобіля 2 – модуль керування трансмісією |
| 77 | 20 | Потужність автомобіля 4 – котушки запалювання |
| 78 | – | Не використовується |
| 79 | 15 | Потужність автомобіля 3 – модуль керування трансмісією |
| 80 | – | Не використовується |
| 81 | – | Не використовується |
| 82 | 5 | Датчик дощу |
| 83 | – | Не використовується |
| 84 | – | Не використовується |
| 85 | – | Реле двигуна склоочисника |
Запобіжники прикурювача (розетки) у Ford Expedition – це запобіжники №10 (розетка живлення задньої консолі), №41 (розетка живлення IP/консолі), №51 (розетка живлення вантажу) та №52 (Прикурювач) в блок запобіжників моторного відсіку (2007-2008). З 2009 року – запобіжники №65 (розетка додаткового живлення (панель приладів)), №66 (розетка додаткового живлення (задня частина центральної консолі)), №71 (розетка додаткового живлення/прикурювач) та №72 (розетка додаткового живлення (справа ззаду) чверть панелі)) в блоку запобіжників моторного відсіку.
