Toyota Land Cruiser Prado 150 – позашляховик середнього розміру, який випускається в 4 поколіннях до теперішнього часу. У цій статті ми наведемо опис запобіжників і реле Toyota Land Cruiser Prado 150 з коробковими схемами та їх розташуванням для автомобілів 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 років випуску. , 2021 рік.
Ця модель неодноразово рестайлінговувалася, тому призначення елементів у блоках може відрізнятися від представленого. Перевірте призначення елементів за своїми схемами на кришці коробки.
Зміст статті
Пасажирський салон

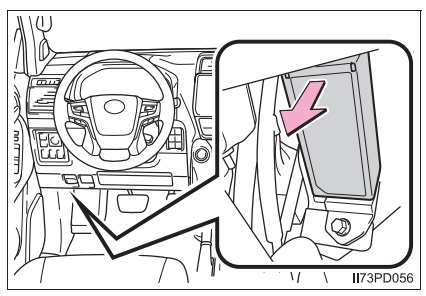

Головний блок запобіжників у салоні розташований під панеллю приладів.
Фотоприклад виконання
Схема з обкладинки блоку

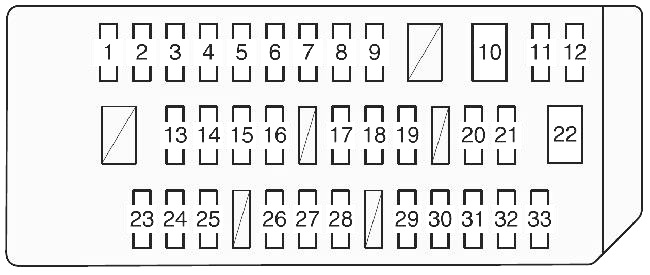

Схема
Призначення
| 1 | 15A P OUTLET – Електрична розетка< strong> | |
| 2 | 7,5 A ACC – двигун зовнішнього дзеркала заднього виду. BODY ECU, система кондиціонування повітря, аудіосистема, навігаційна система, система допомоги при паркуванні, послідовний перемикач, резервна ріпа, DSS № 2 ECU, індикатор AT EFI ECU, блокування перемикання передач | |
| 3 | 10A BKUP LP – Ліхтарі заднього ходу, аудіосистема, багатофункціональний дисплей, DSS 2 ECU, датчик допомоги при паркуванні | |
| 4 | 10A TOWING BKLP – Буксирування | |
| 5 | 20A AVS – Система пневматичної підвіски | |
| 6 | 10A KDSS ECU | |
| 7 | 20A 4WD – система 4WD. блокування заднього диференціала | |
| 8 | 30A P SEAT FL – Переднє електросидіння (ліворуч) | |
| 9 | 25A – Двигун замка дверей, відкривання скляного люка, ЕБУ КУЗОВА | |
| 10 | 30A PSB ECU | |
| 11 | 15A TI & TE – Регулювання нахилу та вильоту керма | |
| 12 | 15A FOG FR – протитуманні фари | |
| 13 | 7,5 A OBD – діагностичний роз’єм | |
| 14 | 7,5A A C – Система кондиціонування повітря | |
| 15 | 7,5A AM1 – Система запуску | |
| 16 | 25A DOOR RL – Електросклопідйомники для заднього скла (ліворуч) | |
| 17 | 10A ECU-IG NO.1 – ЕБУ блокування перемикання передач, ЕБУ VSC, датчик рульового керування, датчик швидкості повороту, послідовний перемикач, ЕБУ автоматичного склоочисника, резервне реле, обігрів зовнішнього дзеркала заднього виду, нахил і довжина рульової колонки Регулювання, ECU PSB, ECU DSS 1, передній радарний датчик, ECU підсилювача керма, ECU AFS | |
| 18 | 7,5A IG1 – передній покажчик повороту, задній покажчик повороту, бічний покажчик повороту, покажчик повороту, світло причепа, ALT, VSC, перемикач C C | |
| 19 | 10A ECU-IG NO.2 – обігрів заднього скла, перемикач підігріву сидіння, інверторне реле, система кондиціонування повітря, дзеркало EU, блок керування кузовом, перемикач додаткового обігрівача, навігаційна система, блок керування DSS № 2, люк у даху ECU, перемикач приладів, датчик допомоги під час паркування, допоміжні пристрої, ECU відкидного сидіння, O H IG, пристрій проти обмерзання, AFS ECU, D-модуль, датчик дощу, пневматична підвіска P SEAT IND | |
| 20 | 20A S HTR FR – Сидіння з підігрівом | |
| 21 | 30A P SEAT FR – Переднє сидіння з електроприводом (праворуч) | |
| 22 | 30A DOOR P – склопідйомник переднього скла (зі сторони пасажира) | |
| 23 | 10A ДВЕРІ – Електричні вікна | |
| 24 | 25A ДВЕРІ D – склопідйомник переднього вікна (сторона водія) | |
| 25 | 25A DOOR RR – Електросклопідйомники для заднього скла (справа) | |
| 26 | 25A S ROOF – Люк у даху | |
| 27 | 30A WIP – склоочисники й омивачі | |
| 28 | ОМИВАЧ 20A – Склоочисники та омивач лобового скла, склоочисники та омивач заднього скла | |
| 29 | 10A ОХОЛОДЖЕННЯ – охолоджуване відділення | |
| 30 | 10A IGN – EFI ECU, C OPN RLV, VSC ECU, airbag ECU, розумна система входу та запуску, ECU блокування керма. CAN шлюз ECU | |
| 31 | 7,5A GAUGE – Прилади | |
| 32 | 7,5A – Перемикач підсвічування, освітлення бардачка, навігаційна система, аудіосистема, система кондиціонування, перемикач зовнішніх дзеркал заднього виду, перемикач складання сидінь, багатофункціональний дисплей. P SEAT IND, SHIFT, COOL BOX | |
| 33 | 10A TAIL – передні габаритні ліхтарі, задні ліхтарі, підсвічування номерного знака, EFI ECU, задні протитуманні ліхтарі, буксирування, передні протитуманні ліхтарі |
Запобіжник номер 1, 15А, відповідає за прикурювач.
Поруч із цими блоками можна встановити деякі реле, наприклад, реле покажчиків повороту (поворотник).
Моторний відсік

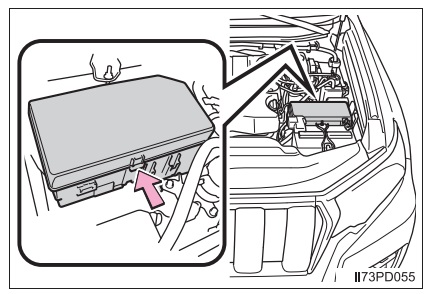

Головна коробка запобіжників і реле розташована поруч з акумулятором.
Приклад фото
Схема з кришки коробки

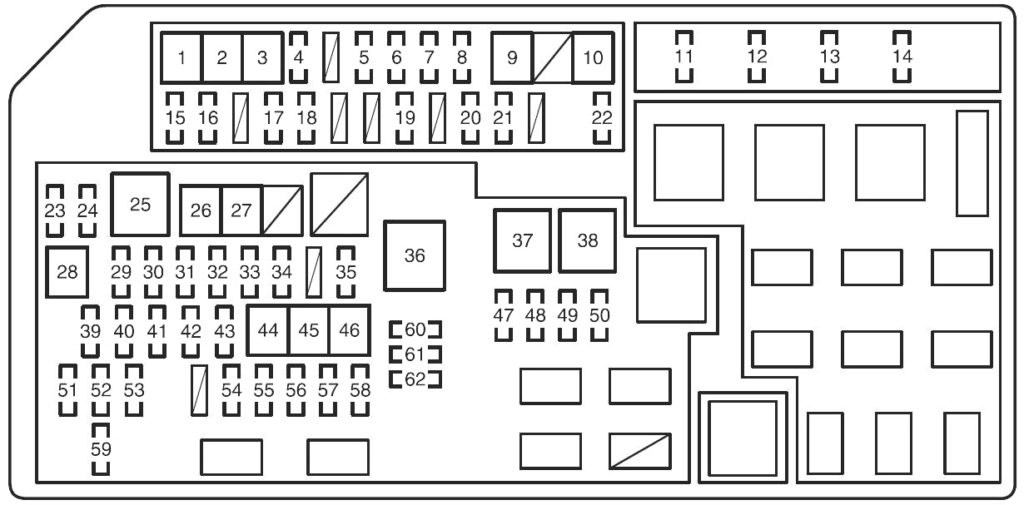

Схема
Захищені компоненти
| 1 | 40A A C RR – Задня система кондиціонування повітря | |
| 2 | 30A PTC HTR NO.3 – нагрівач PTC | |
| 3 | 50A AIR SUS – система пневматичної підвіски, AIR SUS N0.2 | |
| 4 | 15A NV – інвертор | |
| 5 | 30A DEF – обігрів заднього скла | |
| 6 | 7,5A FOG RR – Задні протитуманні ліхтарі | |
| 7 | 20A DEICER – Антиожеледний пристрій для склоочисників | |
| 8 | 25A FUEL HTR * 1 – паливний нагрівач | |
| 8 | 10A ПОВІТРЯНИЙ НАСОС HTR * 2 – Нагрівач повітряного вентилятора | |
| 9 | 30A PTC HTR NO 2 – PTC нагрівач | |
| 10 | 50A PTC HTR NO 1 – PTC нагрівач | |
| 11 | 20A IG2 – Форсунка, запалювання, інструменти | |
| 12 | 10A HORN – Звуковий сигнал | |
| 13 | 25A EFI ECU, EDU, ECT, ECU. паливний насос, реле опалення A F, FPC, EFI N0.2 | |
| 14 | 20A A / F * 3 – A F SSR | |
| 15 | 15A MIR HTR – Дзеркало з підігрівом | |
| 16 | 10A VISCUS * 1 – Нагрівач VISC | |
| 17 | 30A FOLD SEAT LH – Складне сидіння (ліворуч) | |
| 18 | 30A FOLD SEAT RH – Складне сидіння (справа) | |
| 19 | 10A A C COMP – система кондиціонування повітря | |
| 20 | 20A CDS FAN – вентилятор конденсатора | |
| 21 | 10A STOP – реле аварійного стоп-сигналу, стоп-сигнали, високі стоп-сигнали, перемикач стоп-сигналів, VSC ABS ECU, система буксирування, Smart Entry та Start System, ECT ECU | |
| 22 | 7,5A AIR SUS N0.2 – ЕБУ AIR SUS | |
| 23 | 15A H-LP RH-HI – Фара дальнього світла (права фара) | |
| 24 | 15A H-LP LH-HI – Фара дальнього світла (ліва фара) | |
| 25 | 50A HTR – система кондиціонування повітря | |
| 26 | 30A WIP WSH RR – Склоочисники та омивач заднього скла | |
| 27 | 30A H-LP CLN – очищувач фар | |
| 28 | 30 40A СТАРТЕР MTR – Стартер | |
| 29 | 25A H-LP HI – DIM реле, фари | |
| 30 | 7,5A ALT – Система зарядки | |
| 31 | 15A TURN & HAZ – передній покажчик повороту, задній покажчик повороту, бічний покажчик повороту, покажчик повороту приладів, сигнал причепа | |
| 32 | 25A D L N0.1 – Двигун замка дверей, відкривання скляного люка | |
| 33 | 10A ETCS * 3 – EFI ECU | |
| 34 | 15A FUEL PMP * 5 – Паливний насос | |
| 35 | 30A БУКСИРОВКА – буксирування | |
| 36 | 140/120 ALT – Система кондиціонування, AIR SUS, очищувач фар, обігрівач RTS, буксирування, відкидне сидіння, STOP, обігрів заднього скла, MIR HTR, CDS FAN, RR FOG, DEICER, MG- CLT, J B, INV, RR WIP, RR WSH | |
| 37 | 80A P lB – Інжектор, запалювання, прилади. EFI, підігрів A F, клаксон | |
| 38 | 80A GLOW * 4 – Свічка розжарювання | |
| 39 | 15A RAD N0.1 – аудіосистема, навігаційна система, розважальна система для задніх пасажирів | |
| 40 | 7,5A AM2 – Система запуску | |
| 41 | 10A RAD N0.2 – Навігаційна система | |
| 42 | 7.5A MAYDAY * 8 | |
| 43 | 30A AMP – аудіосистема | |
| 44 | 50A ABS, VSC | |
| 45 | 30A ABS, VSC | |
| 46 | 50A AIR PMP * 3 – повітродувка | |
| 47 | 10A SECURITY – звуковий сигнал безпеки, сирена з автономним живленням, система подвійного блокування ECU | |
| 48 | 7,5A SMART – інтелектуальна система входу та запуску | |
| 49 | 20A STRG LOCK – Система блокування керма | |
| 50 | 30A TOWING BRK – Буксирування | |
| 51 | 15A WIP RR – Задній склоочисник | |
| 52 | 10A DOME – внутрішнє освітлення, індивідуальне освітлення, освітлення індивідуальних дзеркал, освітлення порогів, освітлення в просторі для ніг, зовнішнє освітлення порогів, модуль даху | |
| 53 | 10A ECU-B – ЕБУ КУЗОВА. датчики, обігрівач, датчик керма, пульт дистанційного керування, пам’ять сидінь, регулювання нахилу та довжини рульової колонки, багатофункціональний дисплей, система розумного входу та запуску, відкидне сидіння, холодильна камера, DSS 2 ECU, перемикач на кермі, модуль перемикання D, стеля модуль | |
| 54 | 15A H-LP RH-LO – Фара ближнього світла (праворуч), система керування фарами | |
| 55 | 15A H-LP LH-LO – Фара ближнього світла (ліворуч) | |
| 56 | 10A INJ – соленоїд, інжектор, запалювання, ECT ECU, шумопоглинаючий фільтр | |
| 57 | 10A EFI NO.2 – O2 SSR, AFM, ACIS VSV, Al COMB, EYP VSV, Al DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E G CUT VSV, EGR COOL BYPASS VSV , D-SLOT ROTARY SOL, Al VSV RLY | |
| 58 | 7,5 A WIP FR NO.2 – DSS 1 ECU | |
| 59 | 15A WSH RR – омивач заднього скла | |
| 60 | Запасний запобіжник | |
| 61 | Запасний запобіжник | |
| 62 | Запасний запобіжник |
Окремо в кінці можна встановити деякі запобіжники:
- 20A IG2 – розумна система
- 10A HORN – Сигнал
- 25A EFI – адаптивна система контролю швидкості, система керування автоматичною трансмісією, система керування двигуном
- 20A EFI MAIN – адаптивна система контролю швидкості, система керування автоматичною трансмісією, система керування двигуном
Реле
| ШАЙБА RR | реле омивача заднього скла |
| S-HORN | сигнал реле |
| A/C COMP | реле компресора кондиціонера |
| VISCUS | реле в’язкого нагрівача |
| БКУП ЛП | реле задніх фар |
| H-LP HI | реле дальнього світла фар |
| H-LP LO | реле ближнього світла фар |
| MIR HTR | реле підігріву дзеркал |
| DEF | реле обігріву заднього скла |
| ВЕНТИЛЯТОР CDS | реле двигуна вентилятора конденсатора |
| FOG RR | реле заднього протитуманного ліхтаря |
| ПАЛИВНИЙ НАСОС | реле паливного насоса |
| ПАНЕЛЬ | реле приладової панелі |
| ПАЛИВО HTR | реле підігріву палива |
| INV | реле інвертора |
| КУПОЛ | реле внутрішнього освітлення |
| ST | реле стартера |
| AIR SUS | Реле системи AHC |
| СВІТЛО | реле свічки розжарювання |

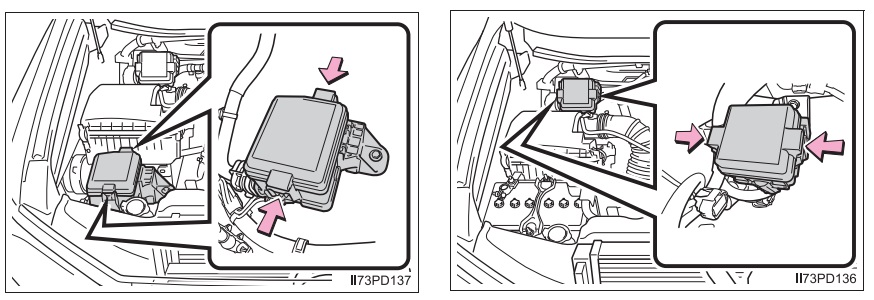

Додаткові блоки запобіжників можуть бути розташовані в іншій частині моторного відсіку.
Туди можна встановити елементи захисту, що відповідають за обігрівач та ін.
У моделях 2018 року схема коробки інша.
Будемо раді, якщо ви поділитеся своєю інформацією про запобіжники і реле Toyota Land Cruiser Prado 150, щоб ми могли покращити статтю.
